MPMDS serijos vadovas daugiausia naudojamas kaip vadovas ir daugiausia naudojamas stūmokliams ir stūmokliniams žiedams nukreipti hidrauliniuose cilindruose ir pneumatiniuose cilindruose, vaidinant atraminį ir pagrindinį vaidmenį.

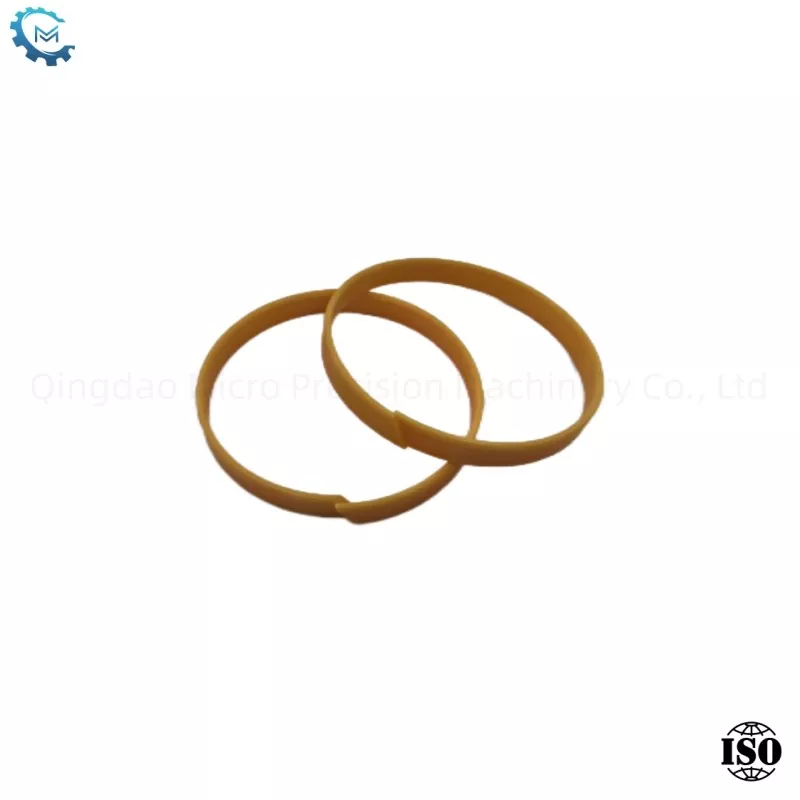

Vaidinis žiedas, dar vadinamas atraminiu žiedu, yra dalis, naudojama ant hidraulinio cilindro stūmoklio ar stūmoklio strypo arba dujų cilindro, skirto stūmoklio ar stūmoklio strypo judėjimui palaikyti. Tai gali užkirsti kelią stūmoklio ar stūmoklio strypui tiesioginio kontakto ir trinties su cilindro korpusu judesio metu ir apsaugoti cilindro korpusą ir stūmoklio ar stūmoklio strypą nuo pažeidimo. Dažniausiai naudojama kreipiamųjų žiedų medžiaga yra polioksimetilenas (POM).
Baigti |
Rtmax (vienas) |
JK (UM) |
Slidingsurface |
≤2,5 |
0,05 - 0,3 |
Groovebottom |
≤10 |
≤1,6 |
Grooveside |
≤15 |
≤3 |

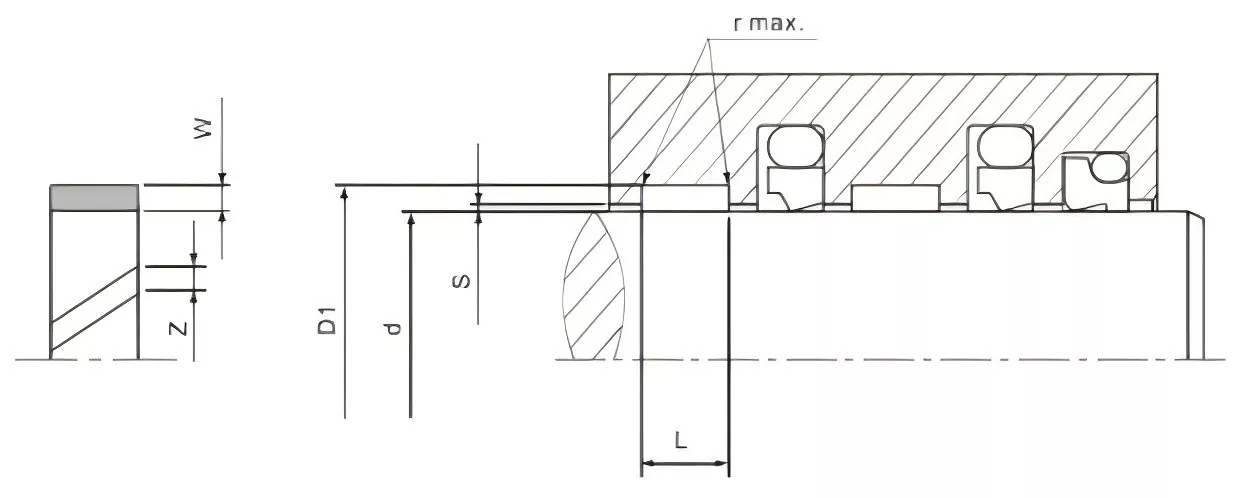

Strypo skersmuo |
Apatinis skersmuo |
Griovo plotis |
Vadovaujama paslėpta |
Guide žiedo klirensas |
D F8/H9 |
D1 H8 |
L+0,2 |
W |
Z |
8-20.0 |
D +3.10 |
2.5 |
1.55 |
1-2 |
10-50.0 |
D +3.10 |
4 |
1.55 |
1-3 |
15-140.0 |
D +5.00 |
5.6 |
2.5 |
2-5 |
20–220.0 |
D +5.00 |
9.7 |
2.5 |
2-9 |
80-400.0 |
D +5.00 |
15 |
2.5 |
4-15 |
200–999,9 |
D +5.00 |
25 |
2.5 |
8-33 |
1000-4200.0 |
D +5.00 |
25 |
2.5 |
33-134 |
280–999,9 |
D +8.00 |
25 |
4 |
10-33 |
1000-2200.0 |
D +8.00 |
25 |
4 |
33-70 |
Cilindro skersmuo |
Smin. |
Smax. |
D |
Rmax. |
8-20 |
0.20 |
0.30 |
8-250 |
0.2 |
20–100 |
0.25 |
0.40 |
> 250 |
0.4 |
101-250 |
0.30 |
0.60 |
||
251-500 |
0.40 |
0.80 |
||
501-1000 |
0.50 |
1.10 |
||
> 1001 |
0.60 |
1.20 |
Nemetalinio stūmoklio strypo diržas, kurį galima naudoti paruošti naudojami ir pjovimo tipai vietoje
▶Medžiaga
-Dulį atsparus žiedas yra ptfe bronzinis kompozitas
▶Spektaklis
Nemetalinio stūmoklio strypo nukreipimo elementas, taip pat tinkamas ISO10766 standartinei ertmei.
-Metalinė/plastikinė medžiagų pora apsaugo nuo „blokavimo“ ir „priepuolių“ ribotos apkrovos talpos (medžiagos);
-LOW trintis, be lazdelės slidumo reiškinio; Tinka sausoms veikiančioms darbo sąlygoms, kurių tepimas yra prastas;
-Gero vibracijos slopinimas (radialinė vibracija);
-Gali būti, kad galimos užsienio priemaišos;
-Guolio žiedo kampo apvalinimas apsaugo nuo krašto tarpo išspaudimo „išspaudimo“ pusapvalyje ertmės griovelio kampe.
> Darbo sąlygos
Linijinis greitis: ≤15 m/s;
Apkrovos talpa: ≤15 N/mm2, esant 20 ℃; <7,5n/, 80 ℃; <5n/mm2, esant 120 ° C. Maksimali darbinės temperatūra: -60 ° C ~+150 ° C (200 ° C).

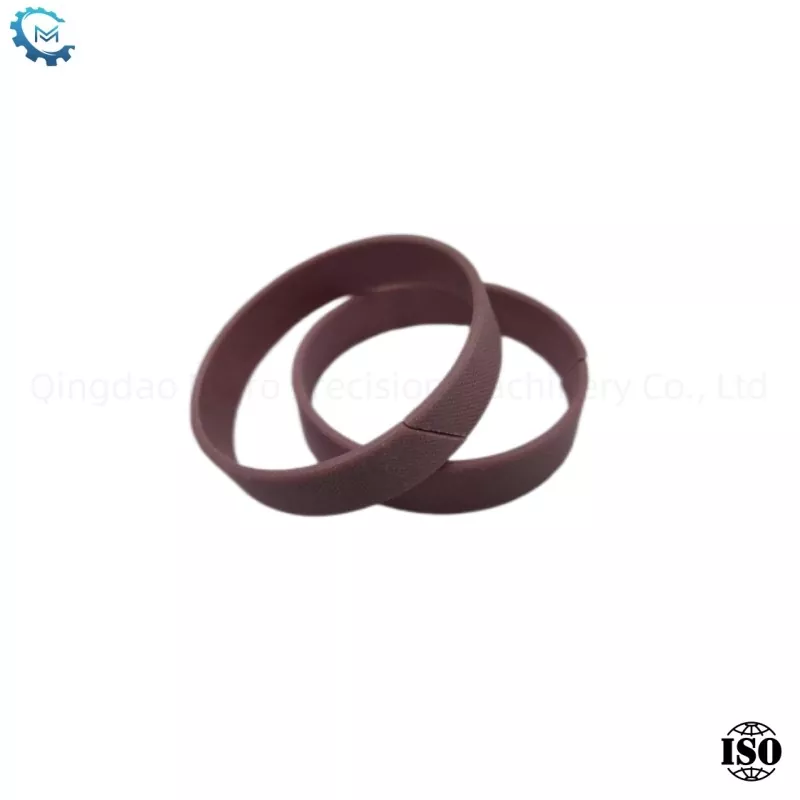

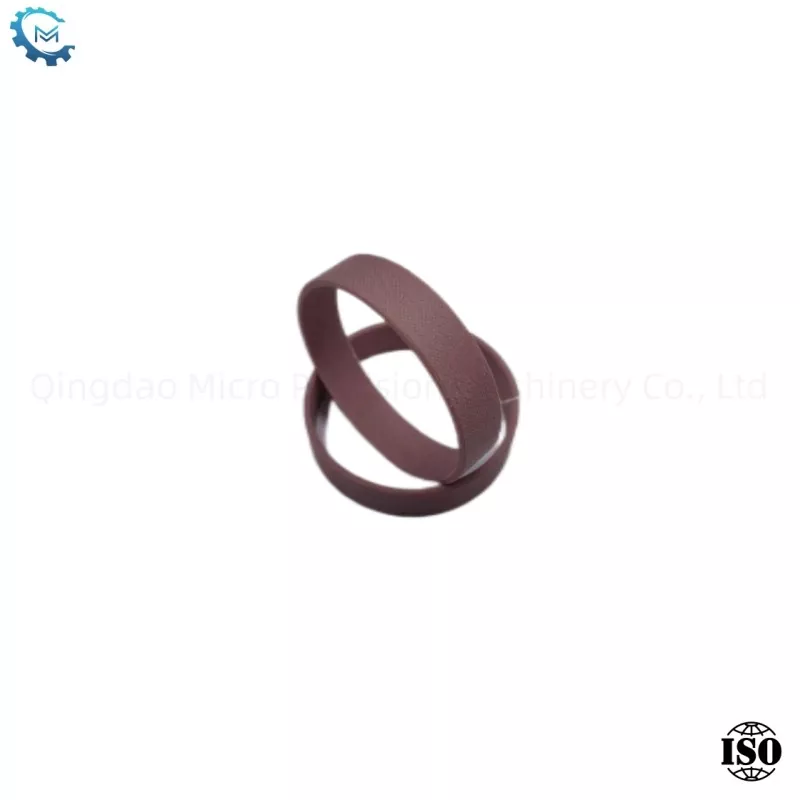

Fenolio audinys
▶Savybės
Nemetalinio kreipiamojo elemento stūmoklio elementas.
▶Medžiaga
-Mūrinis atsparus žiedas yra fenoliškas audinys
▶Spektaklis
Naudojamas kaip nemetalinio stūmoklio strypo elementas, taip pat tinkamas IS010766 standartinei ertmei.
-Metalinė/plastikinė medžiagų pora apsaugo nuo „blokavimo“ ir „priepuolių“ reiškinių;
-Aukštosios apkrovos guolio talpa, elastinga prieš pasiekiant trapią darbinę temperatūrą;
-Guolio žiedų kampų apvalinimas apsaugo nuo krašto išspaudimo „išspaudimo“ pusapvalyje ertmės griovelio kampe.
▶Darbo sąlygos
Linijos greitis: <1m/s
Apkrovos talpa: <50n/mm2, žemiau 120 ° C Maksimali darbo temperatūra: -60 ℃ ~+120 ° C
