Hidraulinės stoties vožtuvo blokas

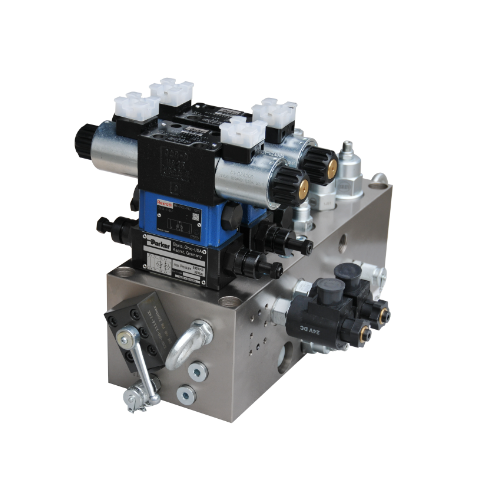

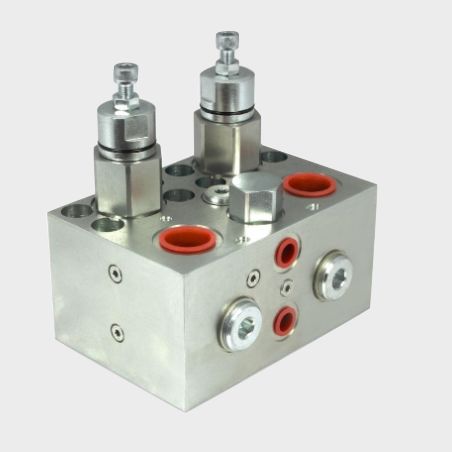

Hidraulinės stoties vožtuvo blokas yra automatizavimo komponentas, valdomas slėgio alyvos. Jį kontroliuoja slėgio slėgio paskirstymo vožtuvo slėgio aliejus. Paprastai jis naudojamas kartu su elektromagnetinio slėgio pasiskirstymo vožtuvu ir gali būti naudojamas nuotoliniu būdu valdyti hidroelektrinių naftos, dujų ir vandens vamzdynų sistemų įjungimą ir išjungimą. . Pagrindinis hidraulinio vožtuvo komponentas yra hidraulinis vožtuvo blokas, kuris vaidina svarbų vaidmenį kontroliuojant skysčio srauto kryptį, slėgį ir srautą hidrauliniame vožtuve. Hidraulinių vožtuvų blokų naudojimas ne tik supaprastina hidraulinės sistemos projektavimą ir montavimą, bet ir palengvina hidraulinės sistemos integraciją ir standartizavimą, kuris yra naudingas norint sumažinti gamybos sąnaudas ir pagerinti tikslumą bei patikimumą.

Hidraulinės stoties vožtuvo bloko medžiaga:

20# Plienas, 35 kaltas plienas, 45# plienas, Q355D, ketaus, aliuminio ir kt. Hidraulinio vožtuvo tvirtinimo elemento medžiagai reikia aptikti trūkumų ir ją galima naudoti atlikus bandymą.

Visose hidraulinio vožtuvo bloko varžtų skylutėse turėtų būti nustatyta apdirbimo tikslumo reikalavimai. Paprastai pasirenkama 7H. Srieginto kasetės vožtuvo montavimo skylės apdirbimo tikslumas turėtų atitikti produkto mėginio reikalavimus. Kasetės vožtuvo tvirtinimo angos šiurkštumas yra RA0.8. Be to, taip pat yra matmenų tolerancijos ir geometrinių tolerancijos reikalavimų. 0 žiedo griovelio paviršiaus šiurkštumas yra Ra1.6, o bendrojo srauto kanalo paviršiaus šiurkštumas yra RA12.5.

Aukšto slėgio vožtuvo blokas geriausiai pagamintas iš 35 suklastoto plieno. Bendras vožtuvo blokas yra pagamintas iš A3 plieno arba kaliojo geležies. Pjaustant vožtuvo bloko medžiagą iš plokštelės dujų pjaustymu, reikia palikti pakankamai apdorojimo pašalpos. Geriausia iškirpti vožtuvo bloko blanką suklastotą ir tada apdoroti. Medžiaga, naudojama vožtuvo blokui apdoroti, turi užtikrinti, kad vidinė struktūra būtų tanki ir neturi tokių defektų kaip tarpsluoksniai ir trachoma. Jei reikia, tuščią reikia tikrinti, ar nėra trūkumų. Ketaus blokai ir didesni plieniniai blokai turėtų būti brandinami ir iš anksto apdoroti prieš perdirbant.

Gaukite citatą dabar

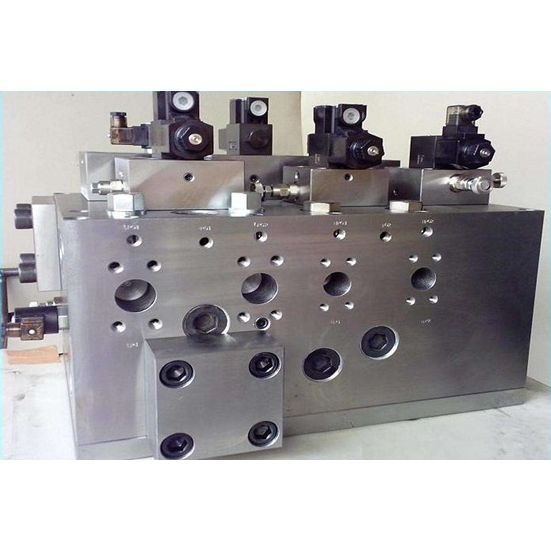

Hidraulinės stoties vožtuvo bloko produkto apžvalga

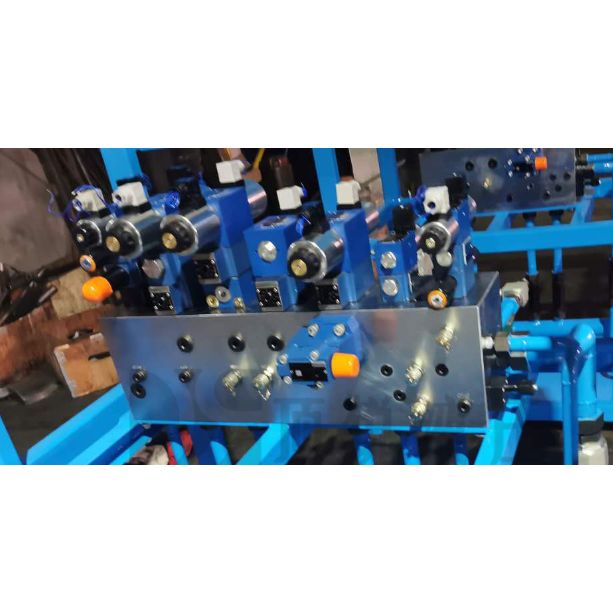

Hidraulinio vožtuvo blokas eksploatavimo metu yra maža grandinė. Naudojimo metu įvairūs naudojami vožtuvai tam tikru mastu bus sujungti per alyvos skylutes vožtuvo bloke. Pvz., Dabar mes naudojame balanso vožtuvo bloką, kuriame integruotas balanso vožtuvas, slėgis mažinantis vožtuvą, vienpusį vožtuvą, atbulinės eigos vožtuvą ir šaudymo vožtuvą. Hidraulinis vožtuvo blokas tam tikru mastu yra nepriklausomas hidraulinis įtaisas. Jis tiekia alyvą pagal savo vairavimo įtaiso reikalavimus veikimo metu ir tam tikru mastu kontroliuoja alyvos srauto kryptį, slėgį ir srautą. Jis tinka pagrindiniam kompiuteriui ir hidrauliniam įrenginiui, kurį galima atskirti. įvairių hidraulinių mašinų.

Hidraulinio vožtuvo bloko variklis tam tikru mastu paskatins sukimąsi, kad siurblys čiulptų alyvą iš rezervuaro ir siurblio alyvos. Tai tam tikru mastu tiesiogiai paverčia savo mechaninę energiją į hidraulinės alyvos slėgio energiją. Operacijos metu hidraulinė alyva bus sureguliuota kryptimi, slėgiu ir teka hidrauliniu vožtuvu per integruotą bloką, o po to perduodamas į hidraulinės mašinos alyvos cilindrą ar alyvos variklį per išorinį vamzdyną, taip kontroliuodamas, kad hidraulinio variklio kryptis, nuotekų apdorojimo dydis ir galia, ir greitį nukreipia į hidraulinio variklio kryptį.

Visą hidraulinės stoties vožtuvo bloko sistemą sudaro šie komponentai:

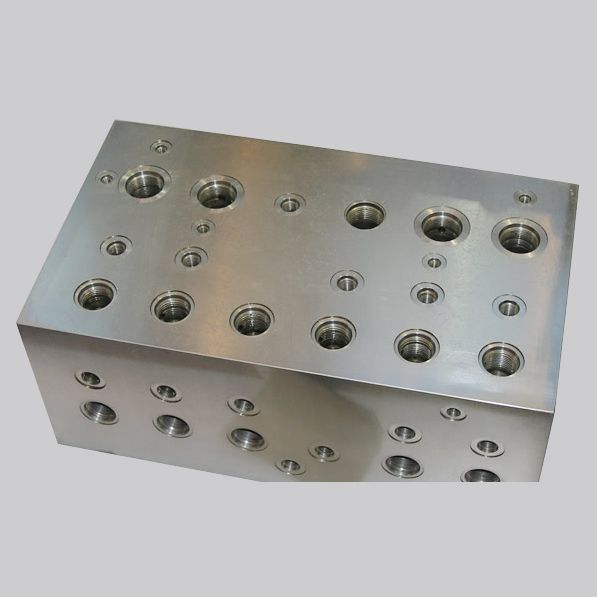

Naftos blokas

Sudaro kasetės vožtuvo korpusą ir pateikia jungčių kanalus, kurie veda į bandomąjį vožtuvą.

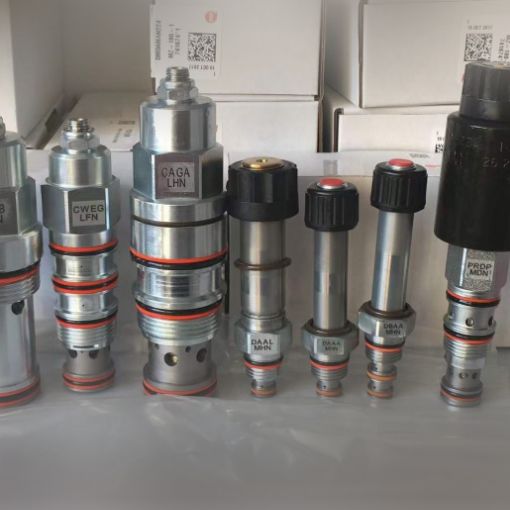

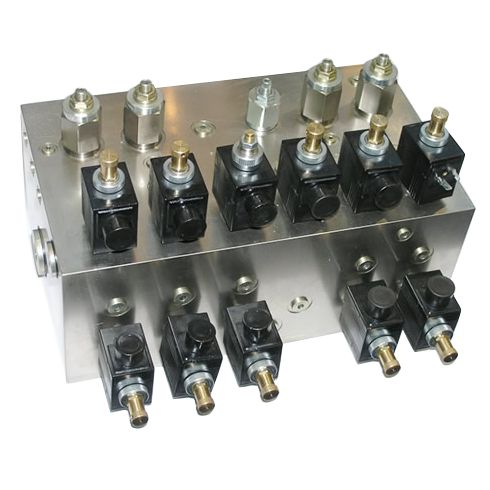

kasetės vožtuvas

Hidrauliškai valdomas kūgio vožtuvas su dviem aptarnavimo prievadais ir vienu valdymo prievadu.

uždengti

Pagrindinis jo tikslas yra užklijuoti praėjimą į kasetės vožtuvą, taip pat pateikti jungimo alyvos liniją prie bandomojo vožtuvo.

Piloto vožtuvas

Miniatiūriniai įprastai suprojektuoti kryptiniai arba slėgio valdymo vožtuvai, kurių užduotis yra valdyti kasetės vožtuvus, geriausia su standartizuotomis NG6 prievado konfigūracijomis

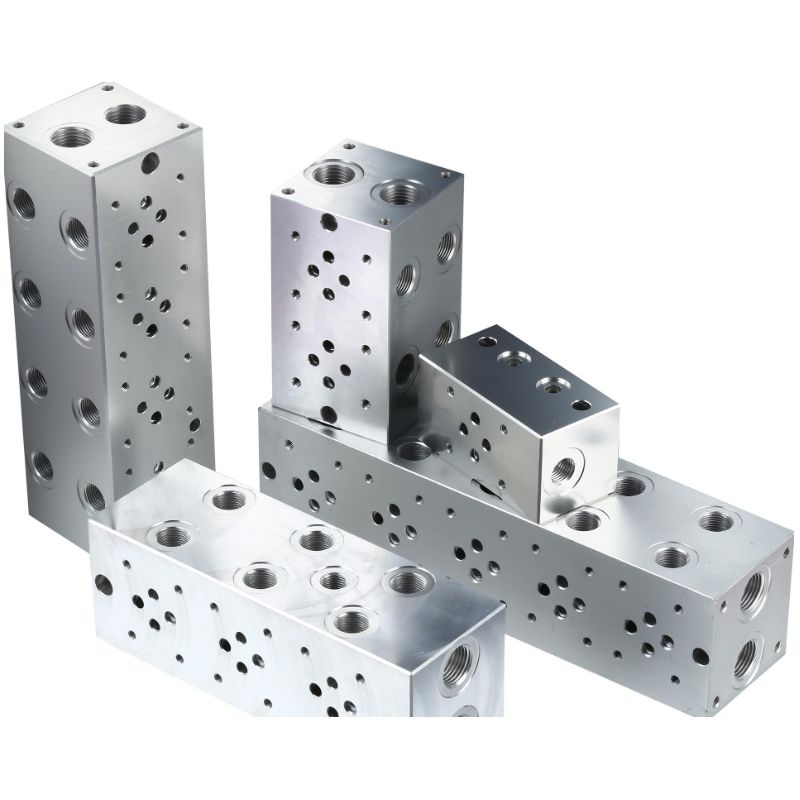

Alyvos grandinės blokas yra išsklaidytų hidraulinių alyvos grandinių kolekcija. Paprasčiau tariant, hidraulinis blokas yra blokas, kontroliuojantis hidraulinės alyvos darbus. Paprastai Jinwu gaminamas kiekviena hidraulinė sistema turi būti suprojektuota atskirai pagal hidraulinę schemą. Privalumas yra tas, kad jis supaprastina hidraulinės sistemos montavimą, tikrinimą, pakeitimą ir vėlesnę priežiūrą. Trūkumas yra tas, kad projektavimo ir apdorojimo reikalavimai yra dideli, vieno gabalo kaina yra didelė, o pritaikyta hidraulinė stotis netinka vienos dalies ir mažoms partijoms gaminti.

Paprasčiau tariant, hidraulinis blokas yra blokas, kontroliuojantis hidraulinės alyvos darbus.

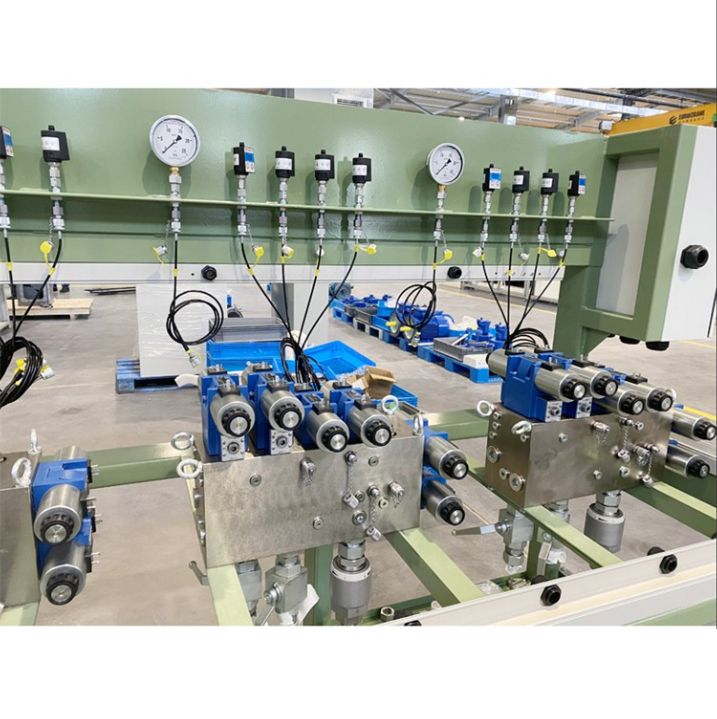

Hidraulinės sistemos hidraulinių komponentų konfigūracijos forma šiuo metu priima integruotą konfigūraciją. Integruota bloko konfigūracija yra sumontuoti plokštelės hidraulinį vožtuvą ant alyvos grandinės bloko paviršiaus, kuris pasižymi kompaktiškos struktūros savybėmis ir lengvai priežiūra. Hidraulinei sistemai, sudarytai iš kelių pagrindinių grandinių, pagrindinės hidraulinės grandinės paprastai yra sugrupuotos pagal įrangos bloko sudėties, o kiekviena grupė atitinka alyvos grandinės bloką. Projektuojant alyvos grandinės bloką, nedidelė priežiūra sukels dizaino ir gamybos klaidas. Todėl ypač svarbu pasirinkti profesionalią projektavimo programinę įrangą, skirtą naftos grandinės blokams projektuoti.
