Kokie yra vožtuvų blokų projektavimo principai?

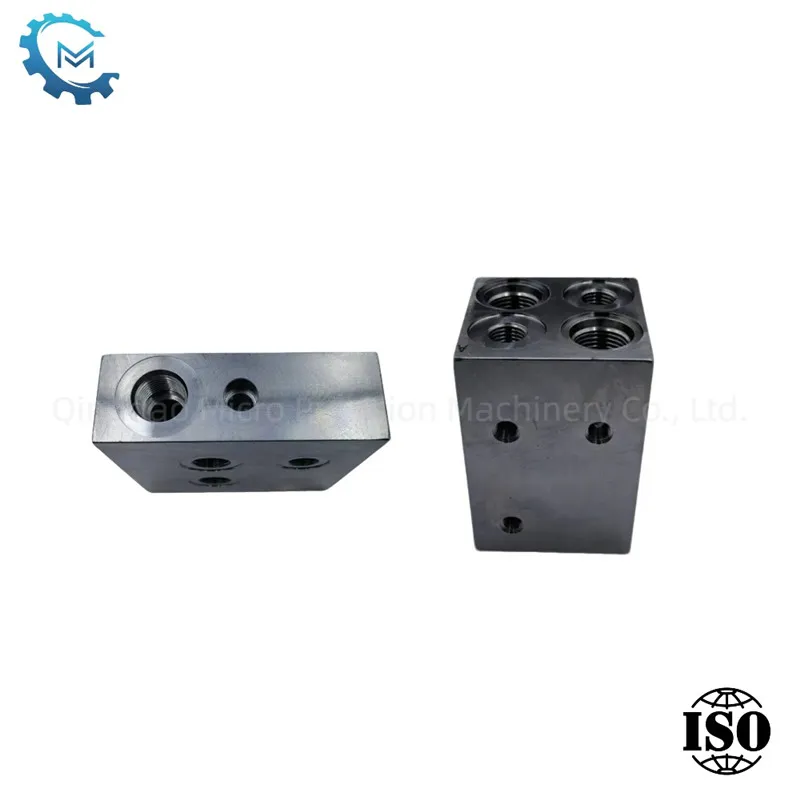

DizainasHidraulinės vožtuvo blokaiyra sudėtingas ir subtilus darbas, kuriam reikia išsamiai atsižvelgti į sistemos funkcinius reikalavimus, struktūrinį išdėstymą, apdorojimo technologiją ir kitus aspektus. Toliau pateikiami pagrindiniai principai, kurių reikia laikytis projektuojant hidraulinius vožtuvų blokus, apibendrintus pagal„Qingdao Micro Precision Machinery Co., Ltd.“Remiantis daug metų patirtimi.

1. Sistemos integracija ir funkcijų atitikimas

Pirmasis vožtuvo bloko projektavimo principas yra tas, kad jo alyvos grandinė turi griežtai atitikti hidraulinės sistemos schemos diagramos reikalavimus. Prieš projektuodami paaiškinsime, kurios alyvos grandinės gali būti integruotos, kad būtų galima supaprastinti sistemos supaprastinimą ir kompaktiškumą. Tuo pačiu metu vožtuvo bloke esančių komponentų skaičius turėtų būti vidutinio sunkumo, kad būtų išvengta per didelio vožtuvo bloko tūrio dėl per daug komponentų.

2. Komponentų išdėstymas ir diegimas

Mes atkreipiame dėmesį į hidraulinių komponentų išdėstymo ir diegimo detales. Minimalus tarpas tarp komponentų turėtų viršyti 5 mm, kad būtų išvengta abipusių trukdžių. Tuo pačiu metu komponentai, tokie kaip atbulinės eigos vožtuvo bandomasis vožtuvas, slėgio vožtuvas ir slėgio matuoklis, gali būti tinkamai išplėsti už vožtuvo bloko montavimo plokštumos, kad būtų sumažintas bendras tūris. Be to, vožtuvo šerdis visada turėtų būti montuojama horizontalia kryptimi, kad dėl savo svorio būtų išvengta jo jautrumo ir veikimo veikimo.

3. Kanalo dizainas ir skysčių optimizavimas

Kanalo dizainasvožtuvo blokasyra labai svarbus. Kanalo dizainas turėtų būti kuo paprastesnis, vengiant gilių skylių ir pasvirusių skylių, kad būtų sumažintos apdorojimo sunkumai ir srauto atsparumo nuostoliai. Mes rekomenduojame darbinio vamzdyno srauto greitį - 8m/s, o grąžinimo vamzdyno srautą - 4m/s. Be to, susikertančių skylių struktūra turėtų pritaikyti T formos struktūrą ir išvengti kryžminės formos struktūros, kad būtų lengviau nuvalyti ir užkirsti kelią teršalų nusėdimui.

4. Stiprumas ir patikimumas

Vožtuvo bloko stiprumas ir patikimumas yra dizaino šerdis. Mažiausias sienos storis tarp aklųjų skylių turi būti griežtai tikrinamas, kad įsitikintų, jog jie nesulaužys dėl aukšto slėgio esant streso koncentracijai. Ketaus vožtuvų blokams atstumas tarp dviejų gretimų skylių sienų turėtų būti ne mažesnis kaip 5 mm; Kalkiniams plieniniams vožtuvų blokams skylės tarpai turėtų būti ne mažesni kaip 3 mm. Be to, reikia atkreipti ypatingą dėmesį į pritvirtinimo varžtų skylių projektavimą, kad jos nesusidurtų su alyvos kanalu, kad būtų išvengta nuotėkio ar vožtuvo bloko gedimo dėl per mažo sienos storio.

Išvada

At„Qingdao Micro Precision Machinery Co., Ltd.“, mes visada esame įsipareigoję klientams suteikti aukštos kokybės ir didelio patikimumo hidraulinio vožtuvo blokavimo produktus, naudodamiesi mokslinio projektavimo principais ir griežta kokybės kontrole. Manome, kad tik visiškai apsvarstydami kiekvieną projektavimo etapo detalę, mes galime pasiekti efektyvų sistemos veikimą ir ilgalaikį stabilumą praktiniuose pritaikymuose.
