Kokia yra pagrindinė VISE struktūra? Kaip prižiūrėti ir vise?

Įvadas

Kaip mechaninio apdorojimo specialistas,CNC įrankis VISEyra viena iš nepakeičiamų priemonių mūsų kasdieniniame darbe. Tai vaidina svarbų vaidmenį dalių užfiksavime, apdorojime ir surinkime.

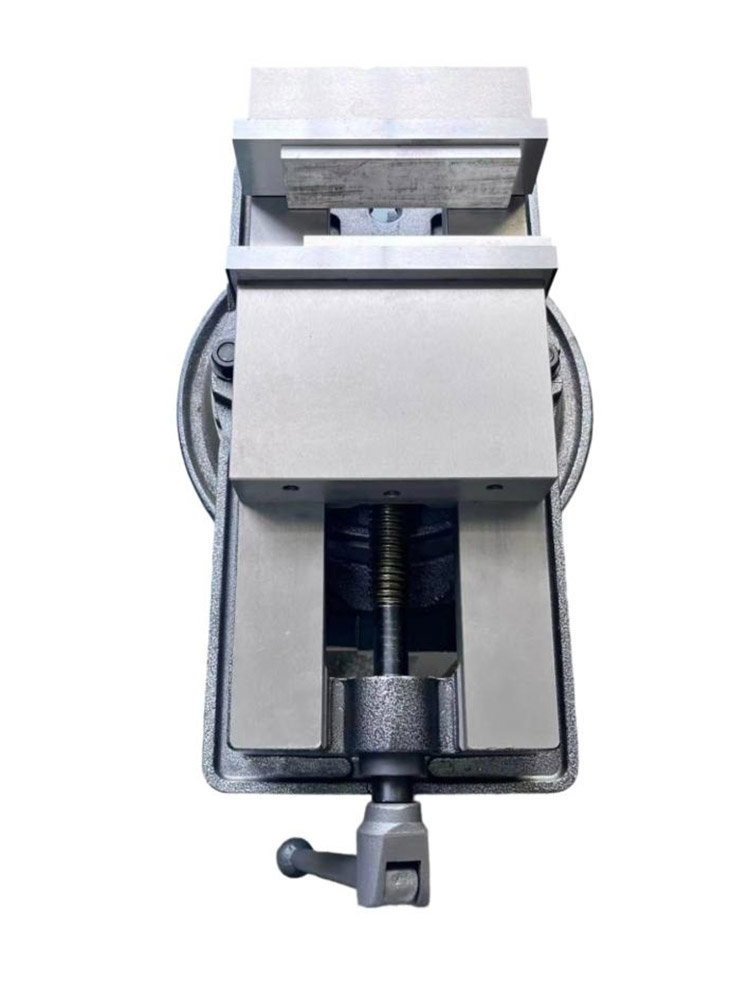

1. Pagrindinė frezavimo vietos struktūra

(1) žandikaulio kūnas

Žandikaulio korpusas paprastai pagamintas iš aukšto stiprumo ketaus ar plieno. Tai ne tik suteikia montavimo pagrindą kitiems komponentams, bet ir perdirbimo metu turi spaustuko jėgą ir įvairius įtempius.

(2) fiksuoti žandikauliai ir judantys žandikauliai

Fiksuoti žandikauliai ir kilnojami žandikauliai yra naudojami ruošiniui prispausti. Fiksuoti žandikauliai yra montuojami vienoje žandikaulio korpuso pusėje, o kilnojamieji žandikauliai yra sujungti su žandikaulio korpusu per varžtą. Kilnojamasis žandikaulis gali judėti išilgai žandikaulio korpuso, varomo varžto, važiuojamąjį bėgį, kad būtų pasiektas ruošinio užspaudimas ar atlaisvinimas.

(3) varžtas ir veržlė

Sraigtas yra sumontuotas žandikaulio korpuso viduje, vienas galas yra sujungtas su kilnojamuoju žandikauliu, o kitas galas tęsiasi iš žandikaulio korpuso, kad sudarytų rankeną. Pasukdamas rankeną, varžtas varo kilnojamąjį žandikaulį, kad judėtų, kad būtų pasiekta spaustuko ar atlaisvinimo.

(4) kreipiamojo geležinkelis

Kelionės bėgis yra takelis, ant kurio juda kilnojamasis žandikaulis, paprastai esantis žandikaulio korpuso šone. Kreipiamo bėgio tikslumas ir paviršiaus kokybė daro tiesioginę įtaką judančio žandikaulio judėjimo stabilumui ir spaustuko tikslumui.

(5) bazė

Bazė yra atraminė VISE dalis, paprastai suprojektuota taip, kad būtų pasukama, kad operatorius prireikus galėtų sureguliuoti ruošinio kryptį.

2. Mašinos viseantyvas

(1) Valymas

Po kiekvieno naudojimo nuvalykiteviceKėbulo, žandikaulių, varžtų ir kreipiamųjų bėgių su švariu audiniu, kad būtų pašalintos geležies paraiškos, dulkių ir alyvos liekanos, paliktos perdirbimo metu. Ypač žandikauliai, jei liko geležies padariniai, jis gali subraižyti ruošinio paviršių, kai kitą kartą užfiksuos ruošinį.

(2) Tepimas

„Vise“ sutepimo palaikymas yra raktas norint pratęsti savo tarnavimo laiką. Į varžtą užtepkite tinkamą kiekį tepimo aliejaus ir reguliariai kreipiamės bėgiais. Tepimo aliejus gali ne tik sumažinti trintį tarp dalių, bet ir užkirsti kelią rūdims.

(3) Patikrinkite varžtą ir veržlę

Reguliariai patikrinkite varžto ir veržlės pritaikymą. Jei nustatyta, kad varžtas sukasi neskanu arba yra laisvės požymių, laiku sureguliuokite arba pakeiskite veržlę. Sraigto ir veržlės tinkamumo tikslumas tiesiogiai paveikia prispaudimo jėgą ir VISE veikimo lankstumą, todėl jo negalima ignoruoti.

(4) Patikrinkite pagrindą

Bazės stabilumas yra labai svarbus norint naudoti VISE. Jei nustatoma, kad pagrindo tvirtinimo varžtai yra laisvi, juos laiku priveržkite. Tuo pat metu patikrinkite, ar bazės sukimosi funkcija yra normali. Jei sukimasis nėra lygus, išvalykite dulkes ir šiukšles pagrindo viduje ir prireikus užtepkite tepimo aliejų.

Išvada

Mašinos „Vise“ yra labai svarbus įrankisCNC staklių apdorojimas. Pagrindinė jo struktūra yra paprasta, bet galinga, todėl atidžiai ją prižiūrėsime ir naudosime. Tikiuosi, kad mūsų patirtis ir įgūdžiai gali būti naudingi.
