CNC staklių laikiklių tipai ir charakteristikos？

Įvadas

Tikslaus apdirbimo srityjeCNC staklės, įrankių laikikliai yra pagrindiniai komponentai, jungiantys įrankius ir staklės. Kaip įmonė, kuri specializuojasi CNC apdirbimo srityje, mes puikiai žinome, kad įvairių tipų įrankių laikikliai daro didelę įtaką apdirbimo efektyvumui, tikslumui ir kokybei. Leiskite man jus supažindinti su įprastais tipaisCNC staklių laikikliaiir jų išsamiai išskirtinės savybės.

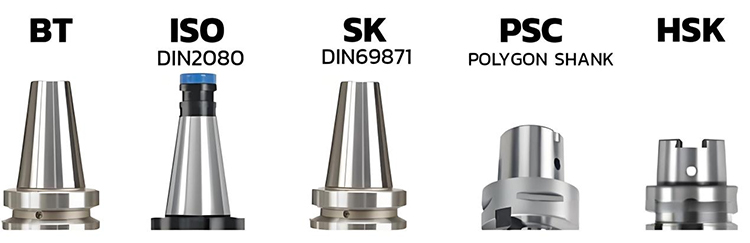

Įrankių laikikliai paprastai yra suskirstyti į dvi kategorijas pagal apdirbimo centro veleno įrankio skylę:

1. Universalus įrankių savininkas su suklio kūgiu 7:24

7:24 kūgio įrankio laikiklis padėties nustatymui naudoja atskirą kūgio paviršių, o kūginės rankena yra ilgesnė. Kūgio paviršiaus paviršius tuo pačiu metu atlieka dvi funkcijas: įrankio turėtojo išdėstymas su veleno centre ir sukimo momento perdavimas per priveržimo jėgą.

Universalus įrankių savininkas, kurio smailėja 7: 24. Paprastai yra penki standartai ir specifikacijos:

(1) Tarptautinis standartas IS0 7388-1 (sutrumpintai kaip IV arba IT)

Savybės:

Didelis universalumas, kurį galima įdiegti ant DIN 69871 ir ANSI/ASME verpstės kūginių staklių.

(2) Vokietijos standartas DIN 69871, Kinijos standartas GB10944

(Sutrumpinta kaip JT, SK, DIN, DAT arba DV)

Savybės:

Įdiegimo matmenys yra tokie patys kaip ir ISO 7388-1 įrankių savininkai, tačiau D4 reikšmė yra didesnė, o tai gali sukelti diegimo trukdžius.

(3) „American Standard ANSI B5.50“

Savybės:

Jame trūksta pleišto įpjovos ir jo negalima įdiegti ant DIN 69871 ir ISO 7388-1 staklių, tačiau pastarąsias du galima įdiegti.

(4) Japonijos standartas JIS B6339, (MAS BT, vadinamas BT)

Savybės:

„BT“ įrankių laikiklio kūgis yra trumpesnis nei ankstesni trys įrankių turėtojai, o montavimo matmenys yra skirtingi, todėl jų negalima pakeisti. Simetriška struktūra daro ją stabilesne dideliu greičiu nei kiti trys įrankių turėtojai.

(5) Vokietijos standartinis DIN 2080 (sutrumpintai kaip NT arba ST)

Įtempimo metodas: NT tipo įrankių laikiklis yra priveržtas tradicinio staklės traukimo strypu, dar žinomu kaip ST Kinijoje

2. Įrankių laikiklis su suklio kūgiu 1:10

(1) HSK įrankių savininkas

„HSK“ vakuuminių įrankių savininkai gali pagerinti sistemos tvirtumą ir stabilumą bei produkto tikslumą greitųjų apdirbimo metu ir sutrumpinti įrankio pakeitimo laiką, vaidindamas svarbų vaidmenį didelės spartos apdirbant.

„HSK“ įrankių savininkus galima rasti įvairiose specifikacijose, tokiose kaip A, B, C, D, E ir F. Tarp jų, A, E ir F dažniausiai naudojami apdirbimo centruose (automatinis įrankių pakeitimas).

Funkcijos: jo kūgis yra 1:10 ir priima dvipusį kontaktinį dizainą (t. Y. Tuo pačiu metu yra kūgio ir galinio paviršiaus), užtikrinantis didesnį tvirtumą ir tikslumą, ypač tinkamą greitųjų pjovimo aplinkai.

(2) PSC kūgio blakstiena (ISO26623)

Naudoja trumpą kūgio dizainą (paprastai 1:10 kūgio), tačiau per kūgio paviršiaus kontaktą jungiamas tik su velenu. Kai kurie modeliai gali sujungti galutinio veido kontaktą, kad pagerintų nelankstumą.

Projektavimo tikslas yra sumažinti smailėjančio paviršiaus prošvaisos pokyčius, kuriuos sukelia išcentrinė jėga didelės spartos sukimosi metu, tačiau jo padėties nustatymo metodas yra paprastesnis nei HSK ir daugiausia priklauso nuo smailėjančio paviršiaus trinties jėgos.

Išvada

Kaip gamintojasCNC staklių laikikliai, Mes visada esame įsipareigoję suteikti vartotojams aukštos kokybės, aukštos kokybės įrankių rankenos produktus. Todėl mes ir toliau optimizuojame produktų dizainą ir praturtiname produktų kategorijas, kad užtikrintume, jog kiekviena įrankio rankena gali veikti geriausiu CNC apdirbimu, padėdami vartotojams pasiekti efektyvius ir tikslius apdirbimo tikslus.
