Ar verta taisyti nesandarią hidraulinį cilindrą?

Įvadas

Hidrauliniai cilindraiyra kritiniai įvairios pramoninės ir mobiliosios įrangos komponentai, atsakingi už hidraulinės energijos pavertimas linijiniu judesiu. Laikui bėgant nusidėvėjimas gali sukelti nutekėjimą, kurį dažnai sukelia pažeisti sandarikliai, susidėvėjusios cilindro sienos ar stūmoklio strypo problemos. Nusprendžiant, ar taisyti, ar pakeisti nesandarią hidraulinį cilindrą reikia atidžiai įvertinti jo būklę, įskaitant vidinius pažeidimus, stūmoklio strypo vientisumą ir bendrą aptarnavimo istoriją. Šiame vadove aprašomi pagrindiniai vertinimo veiksmai, tokie kaip cilindro kiaurymių įbrėžimų patikrinimas, stūmoklio strypo nusidėvėjimas ir atsižvelgiant į operatyvinę tarnavimo laiką-padėti nustatyti, ar remontas yra ekonomiškas, ar pakeitimas yra geresnis pasirinkimas. Be to, jis teikia būtiniausias atsargumo priemones ir surinkimo patarimus, kad būtų užtikrintas sėkmingas remonto procesas.

1.Cylinder būklės įvertinimas

Prieš nuspręsdami įsigyti naują hidraulinį sandariklį, patikrinkite cilindro vidų, ar nėra įbrėžimų. Jei cilindras yra pažeistas, nesvarbu, kokia remonto kokybė yra aukšta, jis iškart sukels sandariklį.

Įdėkite švarų pirštą į cilindrą ir palieskite vidinę sieną, kad patikrintumėte: bet koks įbrėžimas gilesnis nei 0,5 mm (apie nagų storio storis) sukels nuolatines skysčių užteršimo problemas. Tuo pat metu stebėkite, ar vidinė cilindro siena turi vienodas smulkių šlifavimo linijas. Jei yra ryškių dėmių ar griovelių, tai gali būti stūmoklio pažeidimo ženklas. Prieš užsisakydami atsargines dalis, pirmiausia turite įvaldyti metodą, kaip tiksliai išmatuoti hidraulinį cilindrą.

Profesionalaus priežiūros darbuotojams tiksliam dydžiui išmatuoti naudos vidinį skersmens matuoklį. Jei cilindro nusidėvėjimas viršija 0,127 mm, jį paprastai reikia pakeisti arba rankovėms, o ne pasikliauti tik hidraulinio sandariklio taisymo rinkiniu.

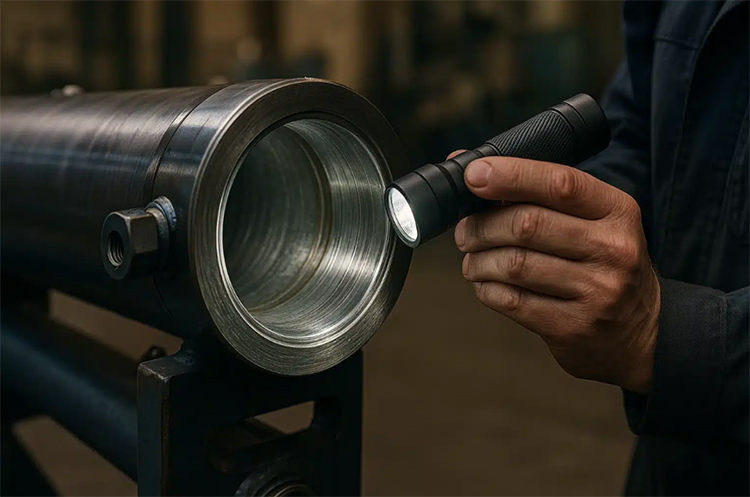

al. Norėdami patikrinti vidinę hidraulinio cilindro sieną, naudokite žibintuvėlį

2. Stūmoklio strypo pažeidimų įvertinimas

Bet koks stūmoklio strypo įdubimas ar lenkimas neišvengiamai sukels naują hidraulinį sandariklį per anksti sugadinti. Patikrindami lėtai pasukite stūmoklio strypą ir atsargiai apžiūrėkite visą paviršių.

Nedideli įbrėžimai gali būti taisomi poliravimo metu, tačiau kai atsiranda gilių griovelių, chromo lupimo ar akivaizdaus lenkimo, stūmoklio strypas turi būti pakeistas. Daugeliu atvejų profesionalaus chromo padengimo kaina yra apie 60–70% naujos stūmoklio strypo.

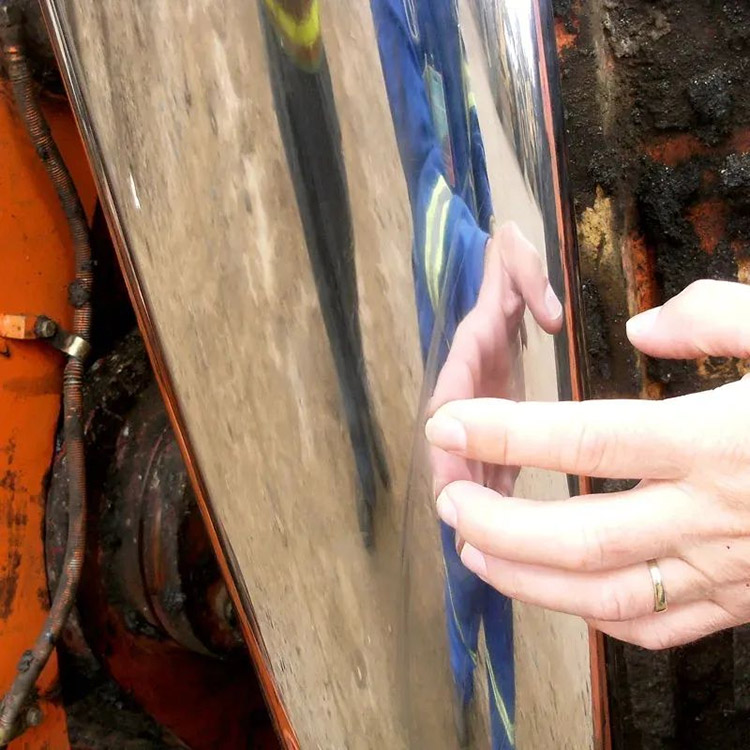

al. Atsargiai apžiūrėkite stūmoklio strypo paviršių

Kelių pakopų teleskopiniams hidrauliniams cilindrams kiekvieną etapą reikia tikrinti po vieną.

Vidinio cilindro pažeidimas dažnai yra paslėptas įprasto veikimo metu, tačiau kai atsiranda šoninės apkrovos, jis sukels vidinį nutekėjimą tarp cilindro komponentų.

3. Aptarnavimo gyvenimas ir aptarnavimo istorija sunkiomis darbo sąlygomis

Hidrauliniai cilindraikurie buvo naudojami daugiau nei 10 metų arba jiems buvo atliktas daugybinis remontas, didesnė sandarumo gedimo rizika.

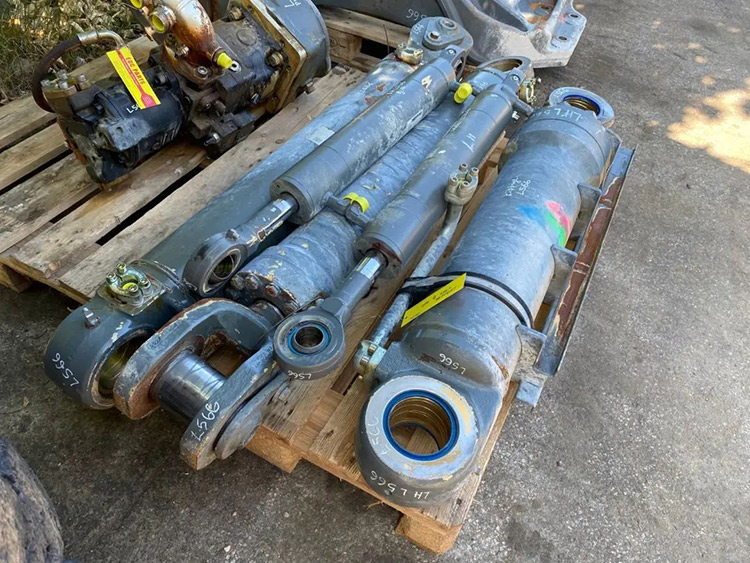

al. Hidrauliniai cilindrai, kuriems reikia taisyti

Metalo nuovargis ir pakartotinis šiluminis ciklas gali susilpninti komponentus, o tai nėra kažkas, ką galima išspręsti pakeičiant naujus hidraulinius sandariklius.

Įranga, naudojama atšiauriomis sąlygomis, greičiau. Cheminis priepuolis, kraštutiniai temperatūros skirtumai ir korozija pagreitina visų hidraulinių komponentų (ne tik sandariklių) susidėvėjimą.

Taip pat apsvarstykite cilindro vertę ir pakeitimo pagrindinį laiką. Dėl avarinių atsarginių sistemų gali būti pagrįsta bandyti remontuoti, net jei kyla nedidelių problemų, kurios ilgainiui gali sukelti sandarinimo gedimą.

4. Hidraulinės komponentų priežiūros saugos pirmieji žingsniai

Prieš išardydami, visada visiškai atleiskite sistemos slėgį.

Užtikrindami hidraulinį cilindrą, užspauskite „Trunnion“ su vise su minkštais žandikauliais - niekada neužpauskite cilindro ar stūmoklio strypo.

Išardymo metu užfiksuokite tikslią hidraulinio sandariklio orientaciją: galite fotografuoti arba nupiešti paveikslėlį, kad aiškiai pažymėtumėte kiekvieno komponento padėtį ir orientaciją, kad išvengtumėte klaidų surinkimo metu.

5. Pagrindiniai surinkimo patarimai, kaip išvengti sandariklio nutekėjimo

Prieš surinkdamas, kiekvienas hidraulinis komponentas turi būti kruopščiai išvalytas - net mikroskopinės šiukšlės gali nedelsiant sukelti sandarinimo gedimą.

Montuodami visus sandariklius sutepkite švariu hidrauline alyva (jei nereikia kitaip, tepalas yra griežtai draudžiamas). Naudokite atitinkamo dydžio įrankius ir užtepkite lygią ir švelnią jėgą, kad išvengtumėte šoninių krovinių.

Surinkimo metu atkreipkite ypatingą dėmesį į sandarinimo lūpos apsaugą, kad būtų išvengta žalos. Daugelis hidraulinių cilindrų sandariklių yra suprojektuoti taip, kad būtų kryptiniai ir turi būti montuojami teisingoje orientacijoje, kad tinkamai veiktų.

Santrauka

Remontuojant nutekėjimąHidraulinis cilindrasGali būti ekonomiškas sprendimas, tačiau jo įgyvendinimas priklauso nuo kelių veiksnių. Būtina kruopščiai apžiūrėti cilindro angą, stūmoklio strypą ir sandariklius - deep įbrėžimai (> 0,5 mm), chromo lupimas ar per didelis susidėvėjimas dažnai reikalauja pakeisti, o ne taisyti. Be to, cilindrai, veikiantys atšiaurias sąlygas ar turint ilgą aptarnavimo istoriją, gali turėti pagrindinį metalo nuovargį, todėl remontas yra mažiau patikimas. Sauga išardymo metu ir tinkami surinkimo metodai, tokie kaip teisinga antspaudų orientacija ir užteršimo prevencija, yra labai svarbūs ilgalaikiam taisymui. Galų gale, jei pagrindiniai cilindro komponentai yra geros būklės, sandariklio pakeitimas gali atkurti funkcionalumą; Priešingu atveju investuoti į naują ar atnaujintą cilindrą ilgainiui gali būti ekonomiškas pasirinkimas.
