Kaip išsirinkti hidraulinį cilindrą, kuris anksti nepratekėtų, neslystų ir nesugestų?

Straipsnio santrauka

A Hidraulinis cilindrasiš išorės atrodo paprasta, tačiau dauguma „paslaptingų gedimų“ atsiranda dėl kelių nuspėjamų klaidų: cilindras pritaikytas slėgiui, bet ne šoninei apkrovai, sandarikliai neatitinka alyvos temperatūros ir užterštumo lygio, strypo apdaila netinkama korozijai arba tvirtinimo geometrija verčia cilindrą kovoti su mašina, o ne judėti kartu.

Šiame vadove problema suskirstyta į praktinius sprendimus, kuriuos galite priimti prieš pirkdami, ir nesudėtingus patikrinimus, kuriuos galite atlikti, kai cilindras jau sumontuotas. Sužinosite, kaip nustatyti jėgą ir greitį, pasirinkti tinkamą konstrukcijos tipą, užkirsti kelią nuotėkiams ir dreifui, sumažinti prastovų laiką ir nustatyti priežiūros tvarką, kuri iš tikrųjų atitinka realias darbo sąlygas.

Turinys

• Kontūras
• Dažniausi klientų skausmo taškai
• Hidraulinio cilindro pagrindai be pūkų
• Atrankos kontrolinis sąrašas, kuris neleidžia gailėtis
• Jėgos, greičio ir stabilumo dydis
• Tinkamo cilindro tipo pasirinkimas
• Nuotėkis, poslinkis, taškų skaičiavimas ir lėti ciklai
• Trikčių šalinimo lentelė
• Priežiūros planas, atitinkantis tikrovę
• Darbas su gamintoju
• DUK
• Kitas žingsnis

Kontūras

1. Nustatykite gedimą, kurio bandote išvengti (nuotėkis, dreifas, sulenkti strypai, lėtas atsakas, korozija).
2. Patvirtinkite naudojimo sąlygas (apkrovos kryptį, ciklo greitį, alyvos tipą, užterštumą, temperatūrą, aplinką).
3. Nustatykite cilindro dydį pagal jėgąirstabilumas (išlinkimo ir šoninės apkrovos rizika).
4. Pasirinkite konstrukciją ir sandarinimą, atitinkantį jūsų tikrovę, o ne idealų brošiūros scenarijų.
5. Prieš išsiunčiant balioną, nustatykite priėmimo bandymus ir techninės priežiūros intervalus.

Dažniausi klientų skausmo taškai

Būkime atviri:dauguma cilindrų problemų nėra „nelaimė“. Tai nesutampa tarp cilindro konstrukcijos prielaidų ir to, kaip mašina iš tikrųjų elgiasi.

• Nerimas dėl nutekėjimo:išoriniai nutekėjimai sukelia netvarką ir sukelia saugos problemų; vidinis nuotėkis pavagia jėgą ir greitį.
• Pozicijos poslinkis:cilindras „šliaužia“ veikiamas apkrovos, sugadindamas tikslumą ir sukurdamas nuolatinę perreguliavimo kilpą.
• Nestabilus judėjimas:slydimas, plepėjimas ar nenuoseklus ciklo laikas mažina produktyvumą ir pasitikėjimą.
• Ankstyvas sandariklio gedimas:sandarikliai sukietėja, išsipučia arba susmulkina, nes alyvos temperatūra, priedai ar užterštumas buvo neįvertinti.
• Strypo pažeidimai ir korozija:įdubimas ar įbrėžimai virsta sandariklio pažeidimu, tada nutekėjimu, tada prastovomis.
• Neteisingai tinka:montavimo matmenys yra artimi, bet netinkami, todėl atsiranda šoninė apkrova, nesutapimas ir ankstyvas nusidėvėjimas.

Jei kuris nors iš jų skamba pažįstamai, taisymas prasideda konkretizuojant jūsų darbo sąlygas.

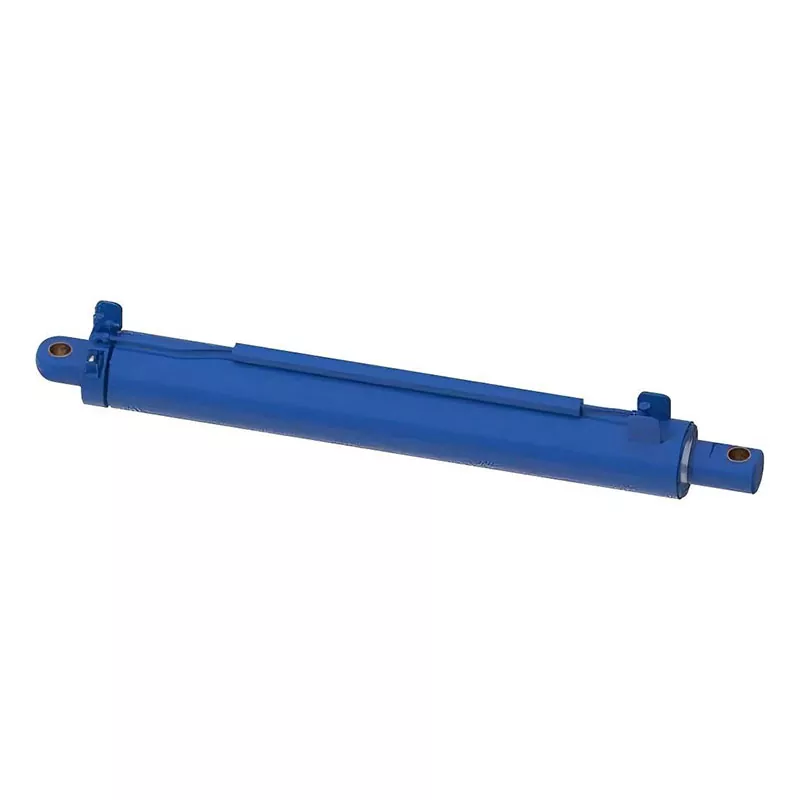

Hidraulinio cilindro pagrindai be pūkų

A Hidraulinis cilindraspaverčia hidraulinę energiją linijiniu judesiu per slėgį, veikiantį stūmoklio sritį. Tai yra vadovėlio sakinys. Naudinga dalis yra tai, ką ji reiškia:

• Jėga priklauso nuo slėgio ir ploto:didesnė anga = daugiau jėgos esant tokiam pat slėgiui.
• Greitis priklauso nuo srauto ir ploto:daugiau srauto = greitesnis judėjimas; didesnė skylė = lėtesnis judėjimas tuo pačiu srautu.
• Stabilumas priklauso nuo strypo skersmens, eigos ilgio ir apkrovos krypties:ilgi smūgiai ir gniuždymo apkrovos padidina sulenkimo riziką.
• Tarnavimo laikas priklauso nuo sandarinimo, paviršiaus apdailos, išlyginimo ir užterštumo kontrolės:daugumos nusidėvėjimo galima išvengti.

Pagrindinis išsinešimas:Jūs negalite pasirinkti cilindro vien pagal skylę ir eigą. Jūs pasirenkate sistemos komponentą, kuris turi atitikti slėgį, srautą, apkrovos kelią, aplinką ir techninės priežiūros realybę.

Atrankos kontrolinis sąrašas, kuris neleidžia gailėtis

Prieš pateikdami užklausą dėl kainos arba patvirtindami brėžinį, surinkite šią informaciją. Jei tiekėjas jų neprašo, tai nėra „efektyvu“, tai yra įspėjamasis ženklas.

• Įkelti dėklą:maksimali apkrova, tipinė apkrova ir tai, ar apkrova tempiama, gniuždoma ar kintamoji.
• Eigos ir įtraukimo ilgis:įskaitant įrengimo apribojimus ir eigos pabaigos atstumą.
• Montavimo stilius:kaištis su kaiščiu, flanšas, gnybtas, laikiklis, pėdos laikiklis arba pritaikyta geometrija.
• Šoninės apkrovos rizika:bet kokia ne ašies jėga, nesutapimas ar lenkimo momentas važiavimo metu.
• Darbinis slėgis:normalus ir didžiausias (spygliai yra svarbūs).
• Reikalingas greitis:pratęsimo ir įtraukimo greičio tikslai, taip pat ciklo dažnis.
• Alyvos tipas ir temperatūros diapazonas:šalto paleidimo ir karšto nuolatinio veikimo atveju reikia skirtingų sandarinimo parinkčių.
• Aplinka:dulkės, purvas, druskos purškalas, plovimo chemikalai, lauko UV spinduliai arba abrazyvinės dalelės.
• Pozicijos išlaikymo poreikis:ar jums reikalingas minimalus poslinkis esant statinei apkrovai?
• Paslaugos lūkesčiai:planuojami techninės priežiūros intervalai ir ar reikia pakeisti lauko sandariklį.

Praktinis spartusis klavišas:Jei cilindras turi ištverti atšiaurias sąlygas, skirkite biudžetą geresnei strypų apsaugai ir pažangesniam sandarinimui dabar arba prastovas vėliau.

Jėgos, greičio ir stabilumo dydis

Jėga:Balionas, kuris „beveik“ atitinka apkrovos reikalavimą, jausis silpnas esant realiam šuoliui (smūginės apkrovos, trintis, slėgio kritimai, temperatūros pokyčiai). Norite maržos, kuri atitiktų jūsų rizikos toleranciją, o ne smulkmeną.

Greitis:Jei matysite tik pagal jėgą, galite netyčia sulėtinti mašiną. Greitis priklauso nuo esamo siurblio srauto ir cilindro efektyvaus ploto. Štai kodėl du cilindrai su tuo pačiu eiga gali turėti labai skirtingą ciklo laiką.

Stabilumas:Ilgo eiga cilindrai, veikiami gniuždomosios apkrovos, gali užsisegti kaip plona kolona. Didesnis meškerykotis (arba kitoks tvirtinimo išdėstymas) gali skirtis tarp „metų sklandaus veikimo“ ir „kodėl mano strypas yra šiek tiek banano formos“.

• Jei matote strypo lenkimą:dažnai tai yra nesutapimas arba šoninė apkrova, o ne tik „per maža“.
• Jei matote tik lėtą plėtinį:patikrinkite srauto ribas, vožtuvo dydį arba per didelį priešslėgį.
• Jei matote dreifą:įtarti vidinį nuotėkį, apkrovą laikančius vožtuvus arba šiluminio plėtimosi poveikį.

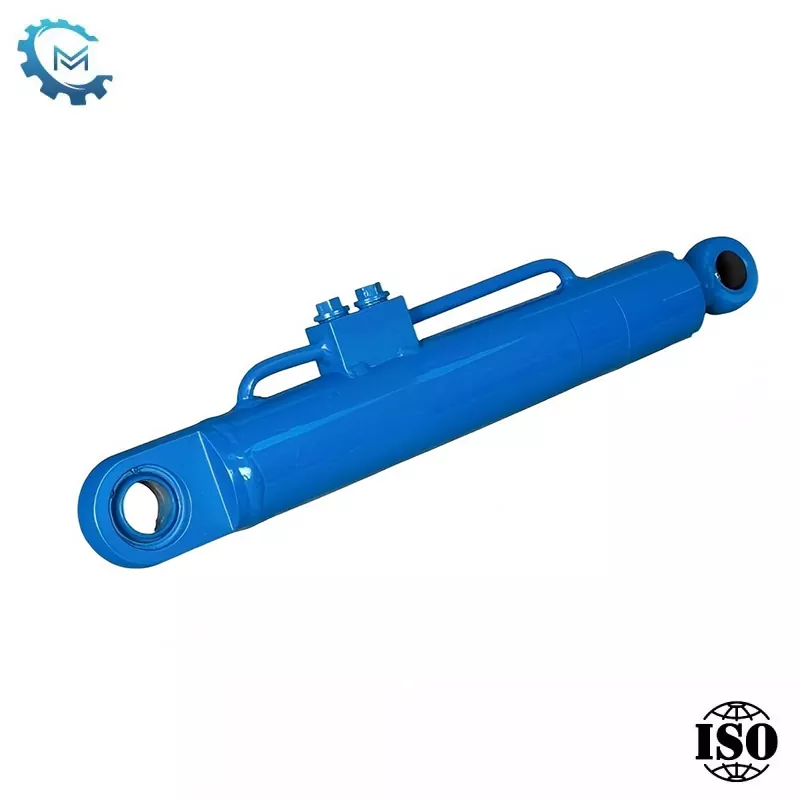

Tinkamo cilindro tipo pasirinkimas

Yra daug cilindrų stilių, tačiau dauguma pramoninių sprendimų priklauso nuo patvarumo, tinkamumo naudoti ir naudojimo griežtumo.

• Vairo trauklės cilindrai:paplitęs pramoninėje įrangoje; lengviau aptarnauti; tinka kontroliuojamai aplinkai.
• Suvirinti cilindrai:kompaktiškas ir tvirtas; dažnai pageidaujama mobiliose ir sunkiosiose mašinose.
• Teleskopiniai cilindrai:ilgas potėpis trumpu atitrauktu ilgiu; puikiai tinka išmesti ir kelti ten, kur erdvė ribota.
• Dvigubo veikimo ir vieno veikimo:dvigubas veikimas leidžia valdyti abiem kryptimis; vienkartinio veikimo priklauso nuo išorinės jėgos (gravitacijos / spyruoklės), kad grįžtų.

Sutapimo taisyklė:kuo šiurkštesnė aplinka ir didesnė smūginė apkrova, tuo labiau turėtumėte teikti pirmenybę tvirtai konstrukcijai, stipriai strypo apsaugai ir sandarinimui, skirtam užteršimui.

Nuotėkis, poslinkis, taškų skaičiavimas ir lėti ciklai

Išoriniai nutekėjimaidažniausiai atsiranda dėl susidėvėjusių strypų sandariklių, pažeistų valytuvų, prastos strypo paviršiaus būklės arba netinkamo montavimo, kuris „kramto“ sandariklius. Pataisę nuotėkį nepašalindami priežasties, jūs vėl ir vėl keičiate sandariklius.

Vidinis nuotėkis(stūmoklio sandariklio aplinkkelis) yra slaptas: cilindras juda, bet negali išlaikyti ar sukurti jėgos. Pastebėsite dreifą esant apkrovai, silpną kėlimą arba poreikį nuolat „padidinti“ slėgį. Vidinis nuotėkis taip pat gali padidinti alyvos temperatūrą, nes energija eikvojama kaip šiluma.

Strypų įmušimasdažnai atsiranda dėl užteršimo (abrazyvinių dalelių), netinkamo valymo ar korozijos duobių. Pradėjus vertinti, ruonių tarnavimo laikas greitai sumažėja. Štai kodėl strypų apdailos kokybė ir užterštumo kontrolė yra dar svarbesni nei žmonės tikisi.

Lėti ciklaigali būti cilindro problema, bet dažnai tai yra susijusi su sistema: srauto apribojimai, vožtuvo dydis, užsikimšę filtrai arba per didelis priešslėgis. Geras trikčių šalinimo procesas atskiria „cilindro mechaniką“ nuo „hidraulinės grandinės elgesio“.

Trikčių šalinimo lentelė

Priežiūros planas, atitinkantis tikrovę

Geriausias priežiūros planas yra tas, kurio iš tikrųjų laikysis jūsų komanda.Štai paprasta, lauke tinkama tvarka, kuri apsaugo jūsųHidraulinis cilindrasinvesticija.

• Kasdieniai arba pamaininiai patikrinimai:Ieškokite naujos alyvos plėvelės ant strypų, neįprasto triukšmo ir ciklo greičio pokyčių.
• Savaitinis valymas:nuvalykite strypus prieš įtraukdami į nešvarią aplinką; apžiūrėkite, ar valytuvų lūpos neįplyšusios.
• Mėnesio patikrinimas:patikrinkite tvirtinimo kaiščius, įvores ir bet kokį laisvumą, galintį sukelti šoninę apkrovą.
• Naftos sveikatos disciplina:laikykitės filtrų pagal tvarkaraštį; traktuokite užterštumą kaip „dėvėjimosi daugiklį“.
• Temperatūros suvokimas:perkaitimas sukietina sandariklius ir pagreitina nuotėkį; ištirti pasikartojančias aukštas temperatūras.
• Planuojami atkūrimo aktyvikliai:nelaukite katastrofiško gedimo – nustatykite priimtinas nuotėkio ir dreifo ribas.

Mažas įprotis, didžiulis atlygis:saugokite strypų paviršius saugojimo ir transportavimo metu. Daugelis „visiškai naujų“ nuotėkio atvejų prasideda nuo strypų pažeidimo prieš montavimą.

Darbas su gamintoju

Kai prastovos yra brangios, „cilindro pirkimas“ nėra tikslas.laikui bėgant gauti patikimą judesįyra. Štai kodėl geras gamintojas turėtų palaikyti ne tik matmenis.

AtQingdao Micro Precision Machinery Co., Ltd., daugelis klientų ateina su bendra istorija: cilindras, kurį jie naudojo „ant popieriaus“, atitiko kiaurymę ir eigą, tačiau anksti nepavyko, nes pritaikymas buvo griežtesnis nei tikėtasi. Praktinis sprendimas paprastai yra geresnio išlygiavimo palaikymo, patobulinto sandarinimo ir valytuvų, strypo paviršiaus apsaugos ir priėmimo bandymo derinys, atitinkantis tikrąjį darbinį slėgį ir darbo ciklą.

• Brėžinio patvirtinimas, kuris apsaugo nuo netinkamo pritaikymo:montavimo geometrija, kaiščių dydžiai ir leistinų nuokrypių krūvos.
• Medžiagų ir paviršiaus sprendimai, apsaugantys nuo korozijos ir įbrėžimų:aplinkai pritaikytos strypų apsaugos galimybės.
• Testavimas, kuris ugdo pasitikėjimą:slėgio palaikymas, nuotėkio patikrinimai ir funkcinio lygumo patikrinimas.
• Paslaugų mąstymas:dalių prieinamumas ir patogus atstatymui dizainas, kai reikalinga lauko priežiūra.

Apatinė eilutė:"teisinga"Hidraulinis cilindrasyra sukurta atsižvelgiant į jūsų apkrovos kelią, užterštumo lygį ir jūsų veikimo laiko lūkesčius – ne tik specifikacijų lapą.

DUK

Kl .: Kodėl hidraulinis cilindras dreifuoja net tada, kai nėra išorinių nuotėkių?

A:Poslinkį dažnai sukelia vidinis nuotėkis per stūmoklių sandariklius, vožtuvo nuotėkis arba šiluminiai efektai, keičiantys slėgio balansą. Kontroliuojamas izoliacijos testas gali padėti atskirti cilindro aplinkkelį nuo grandinės problemų.

Kl .: koks yra greičiausias būdas sumažinti sandariklių gedimus?

A:Dėmesys užteršimo kontrolei ir strypų apsaugai. Geras valytuvas, švari alyva ir strypo paviršius, kuris atsparus įdubimams, pagerina sandariklio tarnavimo laiką nei nuolatinis sandariklių rinkinių keitimas.

Kl .: Ar didesnė skylė visada geriau?

A:Didesnė anga padidina jėgą, bet gali sumažinti greitį (esant tuo pačiu siurblio srautui), padidinti sąnaudas ir pakeisti sistemos dinamiką. Tinkamas dydis subalansuoja jėgą, greitį, stabilumą ir efektyvumą.

K: Kaip sužinoti, ar šoninė apkrova kenkia mano cilindrui?

A:Įprasti požymiai yra netolygus sandariklio susidėvėjimas, strypo įbrėžimai vienoje pusėje, įvorės pažeidimai ir pasikartojantys nuotėkiai netrukus po rekonstrukcijos. Tipiški kaltininkai yra nesutapimas ir lenkimo momentai.

K: Kas sukelia trūkčiojantį judesį?

A:Oras sistemoje, užterštumas, nenuoseklus sandariklių tepimas ir nestabilus vožtuvo veikimas yra dažnos priežastys. Kraujavimo procedūros ir alyvos švarumo patikrinimai paprastai atskleidžia problemą.

Kl.: Ar galiu standartizuoti cilindrus įvairiose mašinose, kad būtų supaprastintas inventorius?

A:Kartais taip, bet tik tuo atveju, jei apkrovos dėklai ir tvirtinimo geometrija yra tikrai suderinami. Netinkamo cilindro standartizavimas gali tyliai padidinti prastovų išlaidas.

Kitas žingsnis

Jei renkatės naująHidraulinis cilindrasarba šalinant nuotėkio, dreifo ar nestabilaus judėjimo triktis, efektyviausias žingsnis yra suderinti cilindro konstrukciją su realiomis darbo sąlygomis: apkrovos kryptimi, darbo ciklu, alyvos temperatūra, užterštumo lygiu ir tvirtinimo lygiu.

Norite greitesnio, švaresnio sprendimo ir mažiau netikėtumų? Pasidalykite savo taikymo pagrindais (apkrova, eiga, montavimas, slėgis, aplinka) irQingdao Micro Precision Machinery Co., Ltd.gali padėti susiaurinti saugiausias galimybes ir apibrėžti praktinius priėmimo testus prieš gamybą. Kai būsi pasiruošęs, susisiekite su mumis gauti pasiūlymą ir techninę rekomendaciją, pagal kurią pirmenybė teikiama veikimo laikui.
