Alyvos sandariklis RS serija

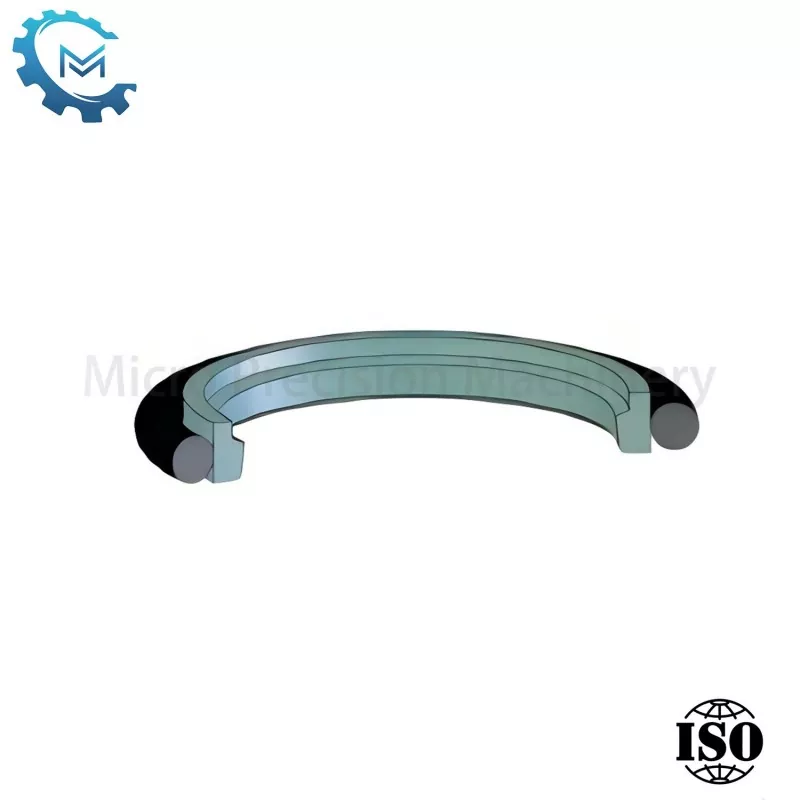

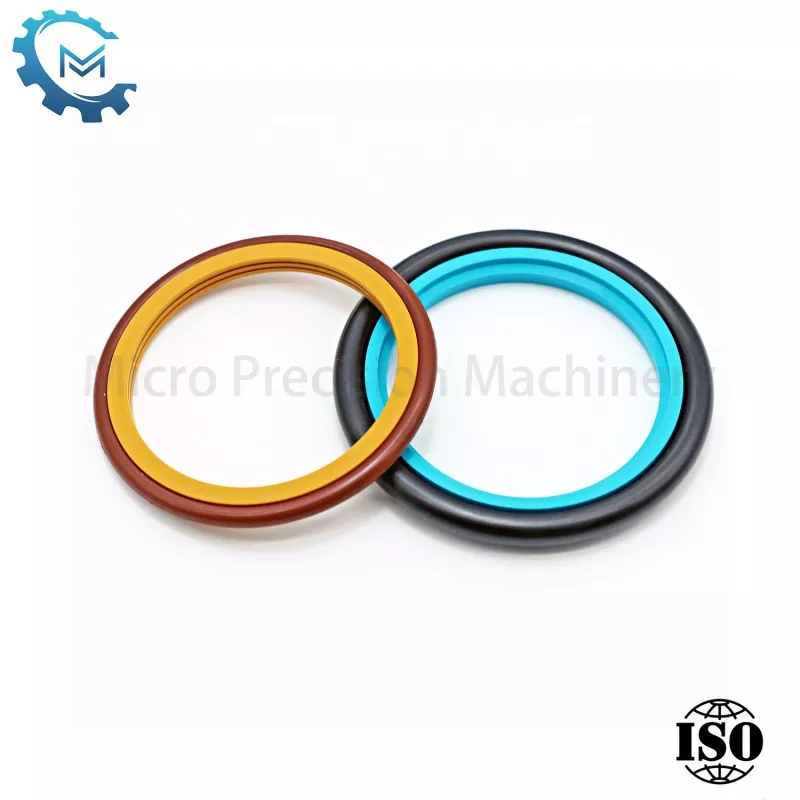

Alyvos sandariklis RS serija, taip pat žinomas kaip stūmoklio strypo vienpusis sandarinimo žiedas, sudarytas iš politetrafluoretileno PTFE žiedo ir O tipo guminio sandarinimo žiedo. O tipo žiedas suteikia elastingumo, kad kompensuotų PTFE pakopinio žiedo susidėvėjimą ir turi tik vienpusį sandarinimo efektą.

Siųsti užklausą

Prekės aprašymas

Vieno veikimo hidraulinių cilindrų stūmoklių kotų sandarikliai yra labai svarbūs komponentai. Šie sandarikliai yra skirti užkirsti kelią skysčio nutekėjimui viena kryptimi. Jie veikia sukurdami sandarų barjerą tarp stūmoklio koto ir cilindro korpuso.

Labai svarbu tinkamai sumontuoti ir prižiūrėti šiuos sandariklius. Reguliarus patikrinimas dėl nusidėvėjimo ir pažeidimų padeda užtikrinti, kad hidraulinis cilindras veiktų sklandžiai ir neprarastų skysčio. Tinkamai veikiant, vieno veikimo stūmoklio koto sandarikliai prisideda prie bendro hidraulinės įrangos veikimo ir patikimumo.

Produkto parametrai:

Griovelio paviršiaus charakteristikos:

Baigti	Rtmax (um)	Ra (um)
Stumdomas paviršius	≤2,5	0,05 - 0,3
GrooveBottom	≤6,3	≤1,6
GrooveSide	≤15	≤3

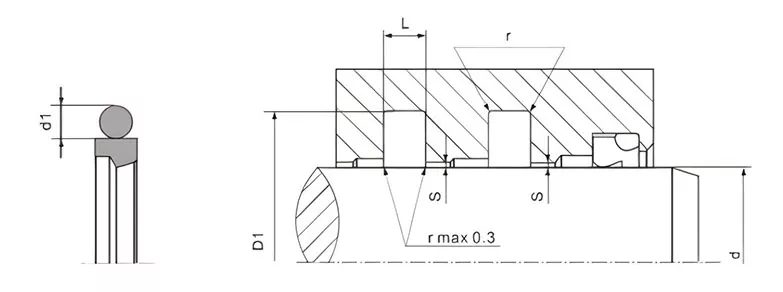

Veleno skersmuo	ApatinisSkersmuo	Plotis	Suapvalintas kampas	Smax*			O formos žiedas
Df8/h9	D1 H9	L+0,2	r	10 MPa	20 MPa	40 MPa	d1
3-7.9	D+4,9	2.2	0.4	0.30	0.20	0.15	1.78
8-18.9	D+7.3	3.2	0.6	0.40	0.25	0.15	2.62
19-37,9	D+10,7	4.2	1.0	0.40	0.25	0.20	3.53
38-199,9	D+15.1	6.3	1.3	0.50	0.30	0.20	5.33
200-255,9	D+20,5	8.1	1.8	0.60	0.35	0.25	7.00
256-649,9	D+24,0	8.1	1.8	0.60	0.35	0.25	7.00
650-999,9	D+27,3	9.5	2.5	0.70	0.50	0.30	8.40
＞ 1000	D+38,0	13.8	3.0	1.00	0.70	0.60	12.00
