Hidraulinio cilindro gedimai ir priežiūros metodai

Įvadas

The Hidraulinis cilindrasyra nepaprastai svarbus hidraulinės sistemos komponentas, vaidinantis pagrindinį vaidmenį kaip vykdomasis elementas visoje hidraulinėje sistemoje. Viso proceso metu hidraulinis cilindras daugiausia paverčia hidraulinę energiją mechanine energija. Tačiau hidrauliniai cilindrai dažnai žlunga dėl naudojimo dėl tokių problemų kaip sandariklio susidėvėjimas, cilindrų nusidėvėjimas, vidiniai sienos įbrėžimai, vidinė sienos korozija ir stūmoklio ar stūmoklio strypo įbrėžimai. Šias nesėkmes galima apytiksliai priskirti dviem tipams: silpnumui ir nuskaitymui. Dėl dažno įrangos išjungimo, kurį sukelia hidraulinio cilindro gedimai, būtina suteikti didelę reikšmę hidraulinių cilindrų gedimo diagnozei ir priežiūrai. Toliau pateiksime išsamų hidraulinių cilindrų gedimų, priežasčių ir priežiūros metodų gedimus, priežastis ir priežiūros metodus.

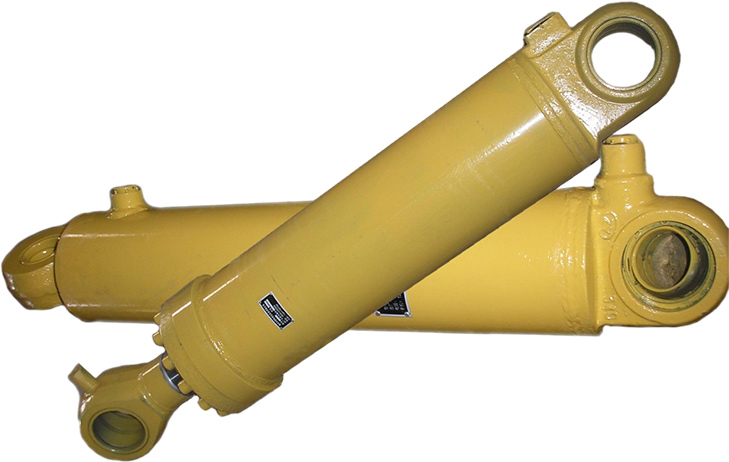

Al. Ekskavatoriaus dvigubas veikiantis hidraulinis cilindras

1 kaltė:

Crawlingfenomenon:

Kai hidraulinio cilindro stūmoklio strypas tęsiasi arba atsitraukia veikiant alyvos slėgiui, dažnai būna netolygus greitis, o kartais lydimas vibracijos ir nenormalaus triukšmo, sukeldamas visos hidraulinės sistemos vibraciją.

Priežastis analizė ir sprendimai

(1) Mažo greičio nuskaitymas, kurį sukelia dujų buvimas strypo kameroje ir Arudžių kameroje aHidraulinis cilindras, dėl oro maišymo hidraulinėje alyvoje, tūrio keičiasi esant slėgiui ir netgi sukelia momentinį dujų sprogimą esant aukštam slėgiui, todėl hidraulinio cilindro greitis nestabilus. Jei nustatoma, kad šliaužimą sukelia ši priežastis, išmetamųjų dujų tikslą galima pasiekti pakartotinai išplečiant ir įtraukiant hidraulinį cilindrą, arba išmetimo įtaisą galima sumontuoti dviejuose vamzdyno kamerinių aliejų prievaduose arba hidrauliniame cilindre, kad būtų galima išmetimą hidraulinės sistemos veikimo metu. Arba paprasčiausias ir greičiausias būdas yra šiek tiek atlaisvinti vamzdžių jungtis prie dviejų kamerų įleidimo ir išleidimo angos teleskopinio alyvos cilindre, leidžiant orą kuo greičiau išleisti.

(2) mažo greičio nuskaitymo, kurį sukelia netinkamas hidraulinių cilindrų prošvaisos projektas, ir slydimo pritaikymo klirensas tarp stūmoklio ir cilindro kūno, stūmoklio strypo ir kreipiamojo įvorės hidraulinio cilindro viduje, kuris yra per didelis ar per mažas, gali sukelti netolygų slėgį stumdomame paviršiuje, sukeldamas neišdildomą ramią ir sukeliantį hidraulinį cilindrą; Jei nuspręsta, kad šliaužimą sukelia ši priežastis, gali būti pataisytas stumdomas pritaikymas tarp vidinio stūmoklio ir cilindro korpuso, stūmoklio strypo ir kreipiamosios rankovės. Teorinio tinkamumo klirensas po taisymo turėtų pasiekti H9/F8 arba H8/F8.

(3) Dažniausiai naudojamos sandarinimo medžiagos hidrauliniams cilindrams yra poliuretano guma, nitrilo guma, politetrafluoretilenas ir kt. Dėl problemų, susijusių su medžiagų kietumu, stiprumu ir sekimo galimybėmis, dėl stumdomo paviršiaus skirtumo dėl stumdomo paviršiaus balionas sukelia brėžinį. Kai susiduria su tokiomis problemomis, prioritetas gali būti skiriamas kombinuoto sandarinimo žiedo pakeitimui politetrafluoretilenu kaip sandariklis, pavyzdžiui, „Glay Ring“, „Sterler Seal“ ir kt.

2 kaltė:

Neatmanthenomenon:

Pradėjimo metu nėra judesio, turint nepakankamą trauką, lėtą greitį, netikslią stūmoklio strypo sustojimą ir nestabilų veikimo greitį.

Priežastis analizė ir sprendimai

Ištyrus nepakankamo hidraulinio cilindro alyvos suvartojimo, kurį sukelia kiti komponentai ir vamzdynai hidraulinėje sistemoje, problemą, jei patvirtinama, kad hidraulinės sistemos vamzdynai ir kiti komponentai yra normalūs, tai reiškia, kad hidraulinio cilindro viduje yra nuotėkis.

Vidinis hidraulinių cilindrų nuotėkis paprastai apima šias situacijas: nuotėkis, kurį sukelia per didelis hidraulinio cilindro kėbulo sandariklių susidėvėjimas, stūmoklio strypo ir sandariklio dangtelio sandarikliai ir stūmoklių sandarikliai.

Specifinės nuotėkio priežastys ir sprendimai:

(1) Viena iš įprastų sandarinimo įrengimo klaidų priežasčių yra neteisinga arba trūksta sandariklių. Sandarinimo liauka nėra tinkamai sumontuota ir negali būti priveržta, pavyzdžiui, nuokrypis į liaukos montavimą, nelygi jėga ant tvirtinimo varžtų ir pernelyg ilgų tvirtinimo varžtų. Šiuo metu kiekvienas varžtas turėtų būti priveržtas įstrižainės tvarka, o jėga turėtų būti tolygiai ir tolygiai uždėta, kairiant kiekvieną varžtą. Sraigto ilgis taip pat turėtų būti pasirinktas pagrįstai pagal varžto skylės gylį.

(2) Antspaudų naudojimo sąlygos taip pat gali sukelti susidėvėjimą ir alyvos nutekėjimą, pavyzdžiui, nešvarią alyvą, žemą klampumą, aukštą alyvos temperatūrą ir aukštą aplinkos temperatūrą. Reaguodami į šias situacijas, mes galime imtis priemonių, tokių kaip tinkamo švaraus aliejaus pakeitimas, nustatydami temperatūros kilimo priežastį ir įgyvendindami izoliacijos bei alyvos aušinimo įtaisus.

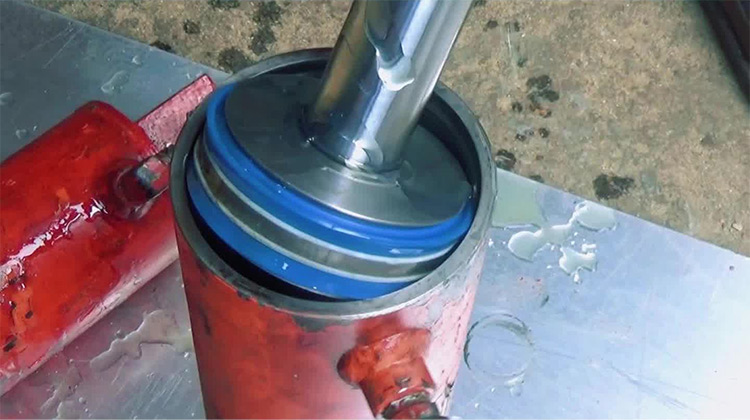

alt.hidraulinis cilindrų alyvos sandariklis

Santrauka

Kaip pagrindinė hidraulinių sistemų pavara, hidrauliniai cilindrai vaidina svarbų vaidmenį paverčiant hidraulinę energiją mechanine energija. Tačiau praktiškai naudojami hidrauliniai cilindrai dažnai patiria tipinius gedimus, tokius kaip „nuskaitymas“ ir „bejėgiškumas“ dėl sandariklio susidėvėjimo, netinkamo pritaikymo, dujų maišymo, alyvos užteršimo ar per didelio temperatūros kilimo, rimtai daro įtaką įrangos veikimo stabilumui ir patikimumui.

Kalbant apie „tikrinimo“ problemą, būtina sutelkti dėmesį į tokius veiksnius kaip dujų likučiai, nepagrįstos pritaikymo tarpai ar netinkamos sandarinimo medžiagos ir imtis atitinkamų priemonių, tokių kaip išmetimas, tarpų taisymas ar aukšto našumo sandariklių pakeitimas. Remiantis „bejėgiškumo“ reiškiniu, atsižvelgiant į kitų sistemos komponentų problemas, reikėtų pabrėžti vidinės sandarinimo būsenos ir montavimo patikrinimą
