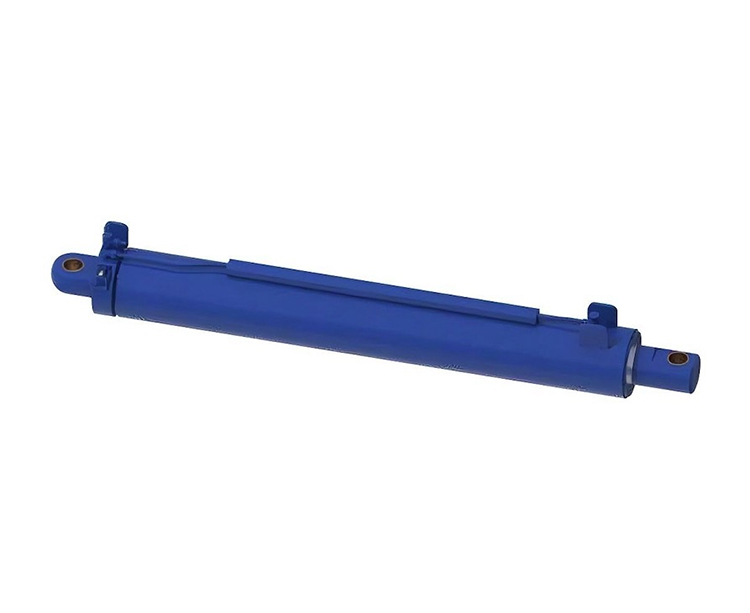

Kokie veiksniai lemia hidraulinio cilindro darbinio slėgio lygį?

Renkantis įrangos hidraulinį cilindrą, neišvengiama esmė yra tokia: kiek darbinis slėgis gali taiHidraulinis cilindrasatlaikyti?

Kaip profesionalus hidraulinių cilindrų gamintojas, mes jums analizuosime, kokie veiksniai lemia viršutinę hidraulinio cilindro darbinio slėgio ribą?

1. Medžiagos stiprumas: slėgio turinčios talpos kertinis akmuo

Cilindro statinė: Tai yra „pagrindinis mūšio laukas“, kuris turi vidinį aliejaus slėgį. Jos slėgio gebėjimas tiesiogiai priklauso nuo:

Medžiagos pasirinkimas: Įprasti besiūliai plieniniai vamzdžiai (pvz., 27Simn, 45# plienas), atletai ar nerūdijantis plienas yra įprasti pasirinkimai. Medžiagos išeigos stiprumas ir tempimo stiprumas yra pagrindiniai rodikliai. Kuo didesnis stiprumas, tuo didesnis slėgis, kurį jis gali atlaikyti po tuo pačiu sienos storiu.

Sienų storis: Tai nustatoma atsižvelgiant į darbinį slėgį, vidinį cilindro statinės skersmenį ir pasirinktą saugos koeficientą (paprastai ≥1,5) pagal griežtas skaičiavimo formules (dažnai nurodant tokius standartus kaip ISO 6020/2, DIN 24554, GB/T 7933 ir kt.). Kuo didesnis slėgis, tuo storesnis sienos storio reikėjo.

Stūmoklio strypas: jis daugiausia turi stūmimo jėgą. Kai slėgis, taip pat reikia atsižvelgti į stabilumą (lenkimo atsparumą). Medžiagos ir stiprumas: Paprastai naudojami didelio stiprumo lydinio plienai (tokie kaip 42CRMO ir nerūdijantis plienas), taip pat reikalingi dideli išeigos stiprumai ir tempimo stipris.

Strypo skersmuo: strypo skersmens dydis tiesiogiai veikia jo skerspjūvio plotą ir lanksčiojo modulio modulį ir yra pagrindinis veiksnys, lemiantis, kiek stūmimo jėgos gali atlaikyti. Jei strypo skersmuo yra per mažas, jis gali sulenkti arba būti nestabilus esant aukštam slėgiui. Paviršiaus apdorojimas: kietoji chromo danga ne tik padidina atsparumą dilimui ir atsparumą korozijai, bet ir tanki struktūra šiek tiek pagerina paviršiaus stiprumą

Cilindro pagrindo galas/flanšai/jungtys: Šie komponentai patiria didžiulę atskyrimo jėgą ir alyvos slėgio sukuriamą sandarinimo jėgą.

Medžiagos stiprumas: jis turi būti pakankamai aukštas, paprastai suderinant cilindro statinės medžiagą arba naudojant didesnį stiprumą turinčią medžiagas.

Struktūrinis dizainas: jo geometrinė forma ir dydžio dizainas turi sugebėti efektyviai išsklaidyti stresą ir išvengti streso koncentracijos, dėl kurios atsiranda gedimas.

SEALS: Nors jie tiesiogiai nesuteikia konstrukcinio stiprumo, jų medžiagos (pvz., Poliuretanas U, Nitrilo guminis NBR, fluoro guminis FKM ir kt.) Turi ilgą laiką atlaikyti aukščiausią sistemos slėgį ir temperatūrą. Aukšto slėgio sandarikliams dažnai reikia sudėtingesnių derinių dizainų.

2. Struktūrinis dizainas: slėgio perdavimo sistema

Galinio dangtelio ryšio metodas: Tai yra viena iš pagrindinių silpnų nuorodų, esančių aukštu slėgiu. Skirtingi jungčių metodai turi tipinius slėgio taikymo diapazonus: srieginė jungtis: kompaktiška struktūra, dažnai naudojama vidutinio ir mažo cilindro skersmeniui, ir vidutinio ir žemo slėgio (paprastai ≤35MPa). Sriegių apdorojimo tikslumas ir stiprumas yra gyvybiškai svarbūs. Flanšo sujungimas: Jis pasižymi dideliu jungties stiprumu, galinčiu atlaikyti didesnes apkrovas ir didesnį slėgį (iki 70MPa ar net aukštesnis), ir tai yra tinkamiausias pasirinkimas didelio spenelio aukšto slėgio cilindruose. Key/žiedo kortelės sujungimas: lengva išardyti ir surinkti, tačiau jos slėgio guolio galia paprastai yra mažesnė nei flanšo jungties. Reikėtų atkreipti dėmesį į streso koncentraciją. Traukimo strypo jungtis: paprasta struktūra, vienoda jėgos pasiskirstymas ant cilindro statinės, tačiau palyginti didelis tūris, tinkamas ilgo takto ar konkrečioms progoms

Stūmoklio struktūra: Stūmoklio konstrukcija turi įtakos slėgio pasiskirstymui cilindro statinėje ir sandarinimo efektą. Integruotas tipas V. Kombinuotas tipas: Kombinuoto tipo stūmoklis yra patogus montavimui ir sandarinimui, tačiau jo konstrukcinis stiprumas gali būti šiek tiek mažesnis nei integruoto tipo. Vadovaujantis ir sandarinimo išdėstymas: pagrįstas nukreiptų žiedų (atsparus dėvėjimams žiedams) ir sandarinimo dalims išdėstymas gali užtikrinti sklandų stūmoklio judėjimą, vienodą slėgio pasiskirstymą ir sumažinti ekscentrinius nusidėvėjusius, kurie yra labai svarbūs ilgalaikiam aukšto slėgio atsparumui.

Buferio dizainas: greitaeigių hidraulinių cilindrų metu buferio struktūra insulto gale (pvz., Trintutinis buferis) sukels momentinį aukštą slėgį sugeriant kinetinę energiją. Buferio kameros ir buferio stūmoklio stiprumo konstrukcija turi būti pajėgi atlaikyti tokį smūgio slėgį. Vidinis srauto kanalo dizainas: aliejaus įleidimo, išleidimo angos ir vidinės alyvos praėjimai turėtų būti kuo sklandesni, vengiant aštrių kampų ar staigaus susitraukimo/išplėtimo, kad būtų sumažintas slėgio nuostoliai ir galimi vietiniai aukšto slėgio taškai.

Be aukščiau pateiktų pagrindinių elementų, gamybos technika taip pat yra pagrindinis veiksnys, turintis įtakos hidraulinio cilindro darbiniam slėgiui. Be to, darbiniame slėgyje taip pat turėtų būti atsižvelgiama į cilindro ir sistemos aspektų saugos koeficientą.

Išvada

Darbinis slėgis, kuris aHidraulinis cilindrasGali atlaikyti, nesvarbu, ar tai yra 10MPa, ar 21MPa ar daugiau, nėra iš anksto nustatytas iš prigimties, tačiau jį lemia pagrindiniai veiksniai. Jei jums reikia daugiau profesionalių patarimų, susisiekite su mumis. Mes pateiksime jums aukščiausios kokybės ir pritaikytus produktus, tuo tarpu su geriausiomis paslaugomis.
