Hidraulinio cilindro savaiminio hidraulinės sistemos priežasčių ir sprendimų analizė?

Pristatyti

Hidrauliniai cilindraidažniausiai naudojamos pavaros hidraulinėse sistemose. Jų veikimo stabilumas daro tiesioginį poveikį visos sistemos veikimui. Šiandien aptarsime bendras hidraulinio cilindro veikimo problemas. Kodėl jie dažnai mažėja savarankiškai? Pirmiausia aptarkime hidraulinių cilindrų struktūrą ir darbo principą.

1. Hidraulinės cilindro struktūra ir darbo principas

A Hidraulinis cilindrasPaprastai susideda iš galinio dangtelio, cilindro statinės, stūmoklio strypo, stūmoklio mazgo ir priekinio galo dangtelio. Norint išvengti alyvos nutekėjimo iš cilindro arba nuo aukšto slėgio kameros iki žemo slėgio kameros, sandarikliai montuojami tarp cilindro statinės ir galinio dangtelio, stūmoklio ir stūmoklio strypo, stūmoklio ir cilindro statinės bei stūmoklio strypo ir priekinio galo dangtelio. Priekinio galo dangtelio išorėje taip pat įrengta dulkių apsauga. Norint, kad stūmoklis negalėtų smogti cilindro galvutei, kai greitai atsigauna iki jo takto galo, hidraulinio cilindro gale įrengtas buferio įtaisas. Taip pat gali reikėti išmetimo įtaiso.

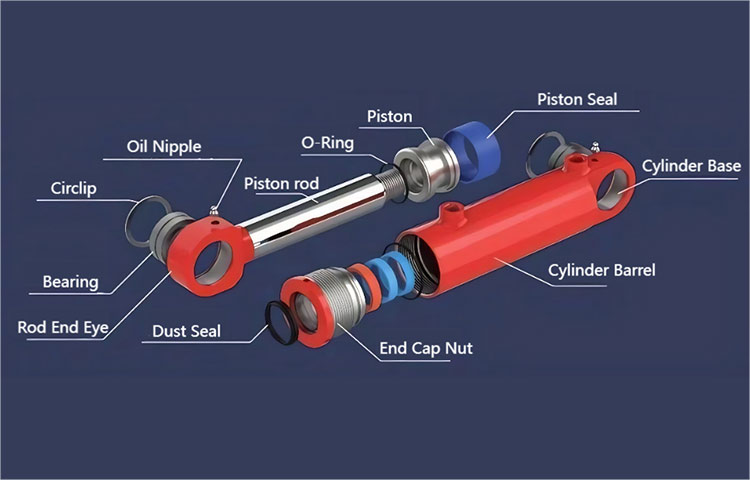

al. Hidraulinė cilindro struktūra

2. Bendroji hidraulinio cilindro grandinė

Hidraulinėje sistemoje, kai hidraulinis cilindras tęsiasi iki tam tikro ilgio, jam nebereikia judėti ir tam tikrą laiką reikia laikyti tik tam tikroje padėtyje. Šiuo metu cilindrui laikyti gali būti naudojamas kryptinis valdymo vožtuvas arba hidraulinis užraktas. Bendroji hidraulinė grandinė yra tokia:

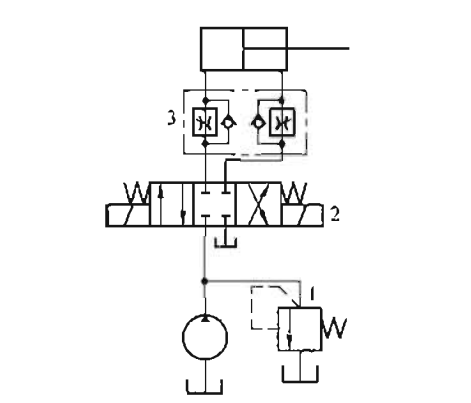

alt.hidraulinė cilindro grandinė

3. Priežasčių analizė, kodėl hidraulinis cilindras automatiškai nusileidžia

Stūmoklio lazdaHidraulinis cilindrasAtsitraukia išorinės jėgos veikimą. Remiantis hidraulinio cilindro struktūra ir veikimo principu, galime išanalizuoti, kad pagrindinė hidraulinio cilindro įtraukimo priežastis yra ta, kad hidraulinio aliejaus tūris sumažėjo Rodless kameroje. Galimos hidraulinės alyvos tūrio sumažėjimo prie nerūpesinės kameros yra priežastys, kodėl hidraulinis cilindras automatiškai nusileidžia:

(1) Vidinis hidraulinio cilindro nutekėjimas. Alyvos hidraulinio cilindro kameroje esančioje rodyklėje per stūmoklio sandariklį teka į strypo kamerą.

(2) Nuotėkis hidraulinio cilindro galiniame gale. Hidraulinė alyva, esanti „Rodless“ kameroje, nutekėja į išorę per galinį dangtelį. Tai yra išorinis nuotėkis ir jį lengva patikrinti.

(3) Hidraulinė alyva, esanti „Rodless“ kameroje, teka per alyvos angą. Tai galima suskirstyti į keletą situacijų:

a) Alyvos nuotėkis iš naftos uosto vamzdžio jungties arba hidraulinio alyvos vamzdžio. Tai taip pat yra išorinis nuotėkis ir jį lengva patikrinti.

b) grandinėje, naudojant atbulinės eigos vožtuvo neutralų užraktą, atbulinės eigos vožtuvas gali būti visiškai negrąžintas į neutralią padėtį, arba neutralus sandariklis gali būti prastas.

c) grandinėje, naudojant hidraulinę užraktą, gali būti pažeistas hidraulinis užrakto žiedas arba netinkamai parinkta atvirkštinė vožtuvo neutrali padėtis. (4) Alyvos nutekėjimas iš hidraulinio cilindro statinės taip pat laikomas išoriniu nutekėjimu, kurį lengva pastebėti, o galimybė paprastai yra labai maža.

4. Sprendimas

(1) Vidinį hidraulinio cilindro nutekėjimą gali sukelti sandariklio žiedo senėjimas. Reikia pakeisti sandarinimo žiedą arba reikia pertvarkyti labiau pagrįstą sandarinimo struktūrą.

(2) Tas pats pasakytina ir apie hidraulinio cilindro galinio galinio dangčio nutekėjimą. Reikia pakeisti sandariklį arba reikia pertvarkyti labiau pagrįstą sandarinimo struktūrą.

(3) Kai alyvos vamzdžio jungtis nutekina alyvą, patikrinkite, ar sugadintas sąnario sandariklio žiedas. Pakeiskite sandariklį arba pakeiskite jungtį.

(4) grandinėje, naudojant atbulinės eigos vožtuvo centrinės užraktą, centrinis sandariklis nėra geras. Paprastai tai sukelia naftos dėmės ar kitos priemaišos, dėl kurių vožtuvo šerdis nejuda į vietą, arba spyruoklė yra įstrigusi ar sulaužyta, todėl ji negali grįžti į centrinę padėtį. Profesionalūs darbuotojai turi taisyti ar pakeisti atbulinės eigos vožtuvą. Jei slėgio priežiūros reikalavimas yra palyginti didelis, galite apsvarstyti galimybę pakeisti hidraulinę užraktą.

(5) Hidraulinio užrakto užrakinamoje grandinėje neutralaus funkcijos vožtuvas su uždarais A ir B prievadais negali būti naudojamas, nes uždarant uostus A ir B, hidraulinio valdymo vienpusis vožtuvas gali vis dar atidaryti abiem kryptimis ir nesugebėti atlikti fiksavimo vaidmens. Be to, dėl hidraulinio užrakto spyruoklės lūžio ar priemaišų taip pat gali būti visiškai uždaryta hidraulinė spyna, dėl kurios nutekėjimas gali būti visiškai uždarytas.

Santrauka

Hidrauliniai cilindraiyra kritinės pavaros hidraulinėse sistemose, o jų stabilumas yra būtinas sistemos veikimui. Bendra problema yra nepageidaujami hidraulinių cilindrų savaime suprantama, kai jis užfiksuotas padėtyje. Ši problema iškyla dėl vidinio ar išorinio nuotėkio, pavyzdžiui, antspaudo gedimas cilindre, nutekėjimas galiniame dangteliuose arba per alyvos prievadą pabėgusį hidraulinę alyvą. Be to, netinkamas kryptinių valdymo vožtuvų ar hidraulinių spynų, tokių kaip neišsamus neutralus neutralus padėties nustatymas, sandariklio nusidėvėjimas ar neteisingas vožtuvų pasirinkimas, funkcionavimas gali prisidėti prie šios problemos. Sprendimai apima pažeistų sandariklių pakeitimą, sugedusių vožtuvų taisymą ar pakeitimą, tinkamo hidraulinio užrakto pasirinkimo užtikrinimą ir sistemos švaros palaikymą, kad būtų išvengta užteršimo. Šių veiksnių sprendimas užtikrina patikimą hidraulinio cilindro veikimą ir apsaugo nuo nenumatyto judėjimo.
